MAX531BCPD+

Цифро-аналоговый преобразователь MAX531BCPD+

Производитель: Analog Devices / Maxim Integrated
Номер детали: MAX531BCPD+

Общее описание

MAX531BCPD+ — это 12-битный одноразрядный цифро-аналоговый преобразователь (DAC) с выходом напряжения, предназначенный для высокоточных аналоговых приложений. Он выполнен в корпусе 14-PDIP и обладает интерфейсом SPI для передачи данных. DAC может работать как с внутренним, так и с внешним опорным напряжением.

Преимущества

• Высокая точность: 12-битный разрешение обеспечивает высокую точность аналогового выхода.
• Удобный интерфейс: Удобный интерфейс SPI позволяет легко интегрировать DAC в системы на основе микроконтроллеров.
• Гибкость: Возможность использования как внутреннего, так и внешнего опорного напряжения.
• Быстрое время установления: Типичное время установления 25 мкс ускоряет отклик системы.

Недостатки

• Ограниченный диапазон рабочих температур: от 0°C до 70°C.
• Устройство устаревшее и может иметь ограниченную доступность на рынке.

Типовые применения

• Прецизионные аналоговые измерительные приборы
• Системы контроля и мониторинга
• Прецизионные источники опорного напряжения
• Аудио системы
• Калибровочные устройства и системы управления

Рекомендации по применению

• Обеспечьте стабильное опорное напряжение для максимальной точности DAC.
• При использовании в системах с микроконтроллерами соблюдайте требования SPI-интерфейса для правильной передачи данных.
• Защищайте питание устройства от высокочастотных помех для обеспечения стабильного выхода.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 25 мкс (типичное)
• Тип выхода: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс передачи данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое напряжение питания: ±5В
• Цифровое напряжение питания: 5В
• INL/DNL (LSB): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочий температурный диапазон: от 0°C до 70°C

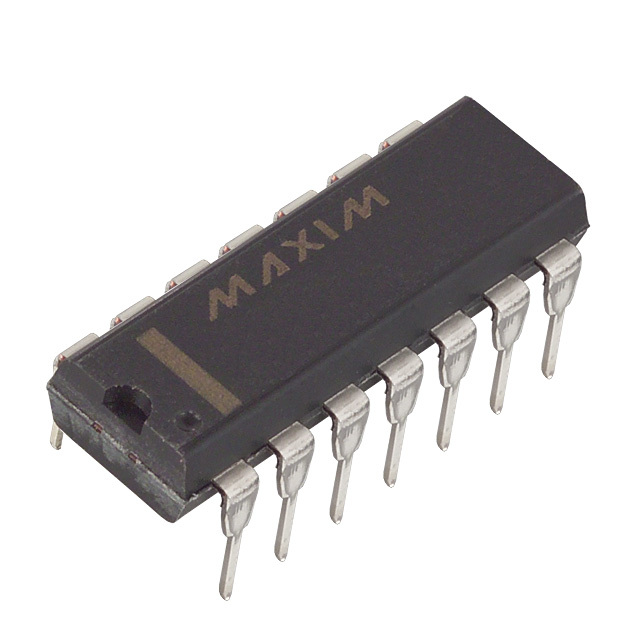

• Корпус/тип монтажа: 14-PDIP (0.300", 7.62 мм), сквозное

Важные аналоги

• MCP4921-E/P (Microchip Technology) — более новый 12-битный одноразрядный DAC с интерфейсом SPI.
• AD5320BRMZ (Analog Devices) — высокопроизводительный 12-битный DAC с аналогичным функционалом и интерфейсом.

MAX531BCPD+ отлично подходит для использования в системах, требующих точного цифрово-аналогового преобразования, где необходимы высокие характеристики и надежность.
