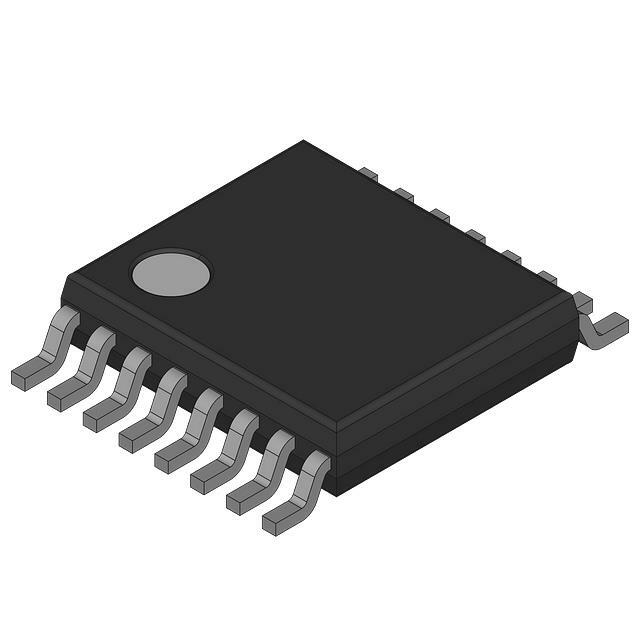

MAX5306EUE

MAX5306EUE от Analog Devices / Maxim Integrated

Общее описание:

MAX5306EUE – это 12-битный цифровой-аналоговый преобразователь (ЦАП) с буферированным выходом напряжения, произведенный компанией Analog Devices / Maxim Integrated. Этот компонент имеет восемь каналов, что позволяет использовать его в многоканальных системах управления аналоговыми сигналами. MAX5306EUE идеально подходит для применения в промышленной автоматизации, медицинском оборудовании, а также в системах тестирования и измерения.

Преимущества:

• Высокая точность: 12-битная разрешающая способность.
• Многоканальность: 8 независимых каналов.
• Буферированный выход: Обеспечивает стабильный и надежный выходной сигнал.
• Гибкость интерфейса: Поддерживает 3-Wire Serial, DSP, Microwire, QSPI, SPI интерфейсы.
• Широкий диапазон рабочего напряжения: Поддержка аналогового питания в диапазоне 2.7В - 5.5В и цифрового питания в том же диапазоне.

Недостатки:

• Отсутствие дифференциального выхода, что ограничивает применение в некоторых специализированных задачах.
• Необходимость внешнего опорного напряжения.

Типовое использование:

• Промышленная автоматизация.
• Медицинское оборудование.
• Системы тестирования и измерения.
• Цифровое управление аудиосигналами.
• Контроль напряжения и управления.

Рекомендации по применению:

• Используйте внешние опорные напряжения высокой точности, чтобы обеспечить наибольшую точность и стабильность выходного сигнала.
• Обеспечьте правильное заземление и развязку питания, чтобы минимизировать шум и помехи.
• Подключение через интерфейс SPI позволяет снизить количество соединений и упростить управление компонентом.

Основные технические характеристики:

• Разрядность: 12 бит.
• Количество ЦАП: 8.
• Время установления: 5µs (Типично).
• Тип выхода: Буферированное напряжение.
• Дифференциальный выход: Нет.
• Интерфейс данных: 3-Wire Serial, DSP, Microwire, QSPI, SPI.
• Тип опорного напряжения: Внешнее.
• Напряжение питания, аналоговое: 2.7В ~ 5.5В.
• Напряжение питания, цифровое: 2.7В ~ 5.5В.
• Рабочая температура: -40°C ~ 85°C.
• Корпус / упаковка: 16-TSSOP (0.173", 4.40mm ширина).
• Монтаж: Поверхностный (SMT).

Возможные аналоги:

• MAX5308EUE (Analog Devices / Maxim Integrated) – ЦАП с аналогичными параметрами, но имеющий другие функциональные возможности.
• MCP4922 (Microchip Technology) – альтернатива, поддерживающая 12-битный выход с двумя каналами.
• AD5542A (Analog Devices) – одно канальный 16-битный ЦАП с низким уровнем шума и высокой точностью для аналогичных применений.

Заключение:

MAX5306EUE – это надежный и производительный многоканальный 12-битный ЦАП от Analog Devices / Maxim Integrated, подходящий для широкого спектра приложений в области аналогового управления.
