MAX5294EUD+

MAX5294EUD+ от Analog Devices / Maxim Integrated

Общее описание

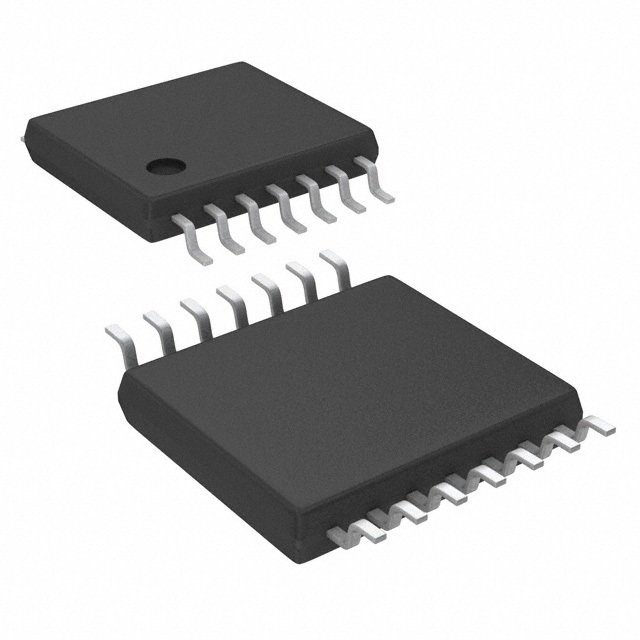

MAX5294EUD+ — это высокопроизводительный 8-разрядный цифровой аналоговый преобразователь (ЦАП) с двунаправленным выходом напряжения. Он выполнен в корпусе TSSOP с 14 выводами и обеспечивает высокую точность и надежность при минимальном потреблении энергии. Основное применение включает высокоточные системы управления, особенно в промышленной автоматизации и медицинских приборах.

Преимущества

• Высокая точность: Обеспечивает ±0.125 LSB интегральной нелинейности (INL) и ±1 LSB дифференциальной нелинейности (DNL).
• Широкий диапазон питания: Поддерживает аналоговое напряжение снабжения от 2.7В до 5.25В и цифровое напряжение снабжения от 1.8В до 5.25В.
• Быстрая установка: Время установления составляет всего 4µs, что делает этот ЦАП подходящим для высокоскоростных приложений.
• Мультизонный интерфейс: Поддерживает интерфейсы SPI и DSP для гибкости в системной интеграции.

Недостатки

• Ограниченная разрядность: 8-разрядная разрядность может быть недостаточной для приложений, требующих очень высокую точность.
• Внешняя ссылка: Требуется внешний источник опорного напряжения, что может усложнить проектирование системы.

Типовое использование

• Промышленная автоматизация: Управление процессами, регулировка параметров.
• Медицинские приборы: Высокоточное измерение и управление.
• Потребительская электроника: Звуковые устройства, регулировка громкости и тембра.

Рекомендации по применению

• Используйте стабильный внешний источник опорного напряжения для обеспечения наилучшей точности и стабильности.
• Учитывайте электромагнитную совместимость при проектировании печатной платы, так как низкое напряжение снабжения делает устройство чувствительным к шумам.
• Осуществляйте тщательную проверку и тестирование при интеграции в системы высокого уровня надежности, такие как медицинские приборы.

Основные технические характеристики

• Разрядность: 8 бит
• Число ЦАП: 2
• Время установления: 4µs
• Тип выхода: Напряжение (буферизированный)
• Интерфейс данных: SPI, DSP
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 2.7В ~ 5.25В
• Напряжение питания, цифровое: 1.8В ~ 5.25В
• Интегральная нелинейность (INL): ±0.125 LSB
• Дифференциальная нелинейность (DNL): ±1 LSB (макс.)
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 14-TSSOP (0.173", 4.40mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MCP4801-I/SL от Microchip Technology: Одноканальный ЦАП с той же разрядностью и аналогичными характеристиками.
• AD5300ARMZ от Analog Devices: Подобный 8-разрядный ЦАП с серийным SPI интерфейсом.
• DAC0800LCN от Texas Instruments: Аналогичный 8-разрядный ЦАП, подходящий для тех же приложений.

Это описание поможет вам лучше понять возможности и ограничения MAX5294EUD+, а также даст рекомендации по его использованию в различных приложениях.
