Общее описание

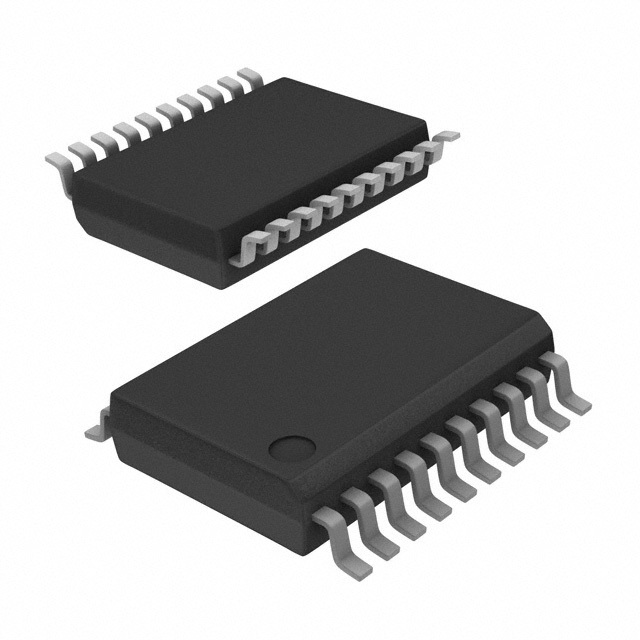

MAX5253AEAP+ — это высокопроизводительный 12-битный цифровой-аналоговый преобразователь (DAC) с четырьмя выходами, разработанный компанией Analog Devices / Maxim Integrated. Компонент выполнен в компактном корпусе типа 20-SSOP и предназначен для точного преобразования цифровых сигналов в аналоговые. Это устройство идеально подходит для применений, где требуется высокое разрешение и точность.

Преимущества

• Высокое разрешение: 12-битный DAC обеспечивает высокую точность преобразования.
• Многоканальный выход: Четыре независимых выхода позволяют более гибко работать с устройством.
• Буферированные выходы: Стабильная аналоговая подача с минимальными помехами.
• Простота интерфейса: Поддержка SPI интерфейса для легкого подключения.
• Относительно быстрый: Время установления выходного сигнала всего 16 мкс.

Недостатки

• Относительная сложность в настройке: Требуются определенные знания для корректной настройки внешнего опорного напряжения.
• Ограниченный диапазон напряжений питания: Поддержка только 3В ~ 3.6В для аналогового и цифрового питания.

Типовое использование

• Устройства обработки сигналов
• Измерительные приборы
• Системы управления
• Аудио приложения
• Программируемые логические контроллеры (ПЛК)

Рекомендации по применению

1. Обеспечить стабильное и хорошо отфильтрованное питание для минимизации шумов и поддержания точности преобразования.
2. Использовать внешний опорный источник напряжения для достижения наибольшей точности и стабильности аналоговых выходов.
3. Следовать рекомендациям по подключению SPI интерфейса, чтобы обеспечить правильный обмен данными между DAC и контролирующим устройством.
4. Проверить соответствие температурного диапазона;-40°C до 85°C—для использования устройства в вашем приложении.

Основные технические характеристики

• Разрядность DAC: 12 бит
• Количество DAC: 4 выхода
• Время установления сигнала: 16 мкс (типичное)
• Тип выхода: Буферизированный аналоговый выход
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 3В ~ 3.6В
• Напряжение питания, цифровое: 3В ~ 3.6В
• Нелинейность (INL): ±0.25 (макс.)
• Нелинейность (DNL): ±1 LSB (макс.)
• Архитектура: R-2R
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 20-выводной SSOP (5.30 мм ширина)

Возможные аналоги

• MAX5306BCEE+: Интегральная схема от Maxim Integrated с похожими характеристиками и разрешением.
• AD5686RBRUZ: 16-битный четырехканальный DAC от Analog Devices, может быть альтернативой для применений, требующих более высокое разрешение.

Заключение

MAX5253AEAP+ от Analog Devices / Maxim Integrated — это надежный и высокоточный цифровой-аналоговый преобразователь, идеальный для многих приложений, где требуется точное цифровое управление аналоговыми сигналами. Он предоставляет баланс между производительностью и простотой использования, что делает его отличным выбором для различных промышленных и коммерческих приложений.
