MAX5251BCAP+

MAX5251BCAP+

Общее описание

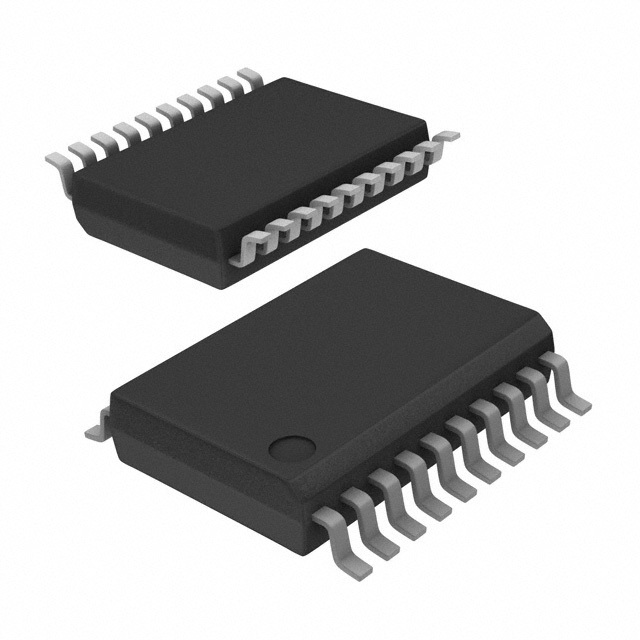

MAX5251BCAP+ представляет собой 10-разрядный цифро-аналоговый преобразователь (ЦАП) с 4 выходами и с буферизацией напряжения. Этот компонент разработан компанией Analog Devices / Maxim Integrated и предоставляет гибкие возможности для точного преобразования цифровых сигналов в аналоговые при низком энергопотреблении. Устройство упаковано в компактный корпус SSOP-20 и поддерживает интерфейс SPI для удобного управления.

Преимущества

• Высокая точность: 10-разрядное разрешение позволяет точно преобразовывать цифровые сигналы.
• Многоканальность: Наличие 4 отдельных выходов ЦАП предоставляет гибкость в применении и позволяет работать с несколькими аналоговыми сигналами одновременно.
• Буфер выхода: Буферизация выходного сигнала обеспечивает стабильность и улучшает электромагнитную совместимость.
• Простота интеграции: Компактный корпус SSOP-20 и цифровой интерфейс SPI упрощают интеграцию в различные проекты.

Недостатки

• Ограниченный диапазон напряжений питания: Устройство работает при напряжении питания 3V ~ 3.6V, что может потребовать дополнительных стабилизаторов в некоторых схемах.
• Температурные ограничения: Рабочий температурный диапазон от 0°C до 70°C может быть недостаточен для применения в экстремальных условиях.

Типовое использование

• Преобразователи сигнала для телекоммуникационных систем.
• Аудио и видео оборудование.
• Медицинское оборудование.
• Системы управления и автоматизации.
• Лабораторные измерительные приборы.

Рекомендации по применению

• Обеспечьте стабилизированный источник питания в пределах рекомендуемого диапазона напряжений (3V ~ 3.6V) для надежной работы.
• Используйте внешние опорные напряжения для достижения максимальной точности преобразования.
• Обратите внимание на правильное подключение интерфейса SPI и калибровку устройства для обеспечения точных результатов.

Основные технические характеристики

• Разрядность (Resolution): 10 бит
• Число ЦАП: 4
• Время установления сигнала: 12µс (типичное)
• Тип выхода: Напряжение - буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналог): 3V ~ 3.6V
• Напряжение питания (цифровое): 3V ~ 3.6V
• Линейность INL/DNL: ±1 LSB (максимум)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-SSOP (0.209", ширина 5.30мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX5154ACPA+: Аналогичный ЦАП, предлагаемый компанией Maxim Integrated, с различным корпусом и рабочими характеристиками.
• AD5060BRJZ-2500RL7: Высокоточный 16-битный ЦАП от Analog Devices, с улучшенной разрешающей способностью.

Используя данные рекомендации и характеристики, вы сможете оптимально интегрировать MAX5251BCAP+ в свои проекты и системы.
