MAX5250BEAP+

Цифро-аналоговый преобразователь MAX5250BEAP+ от Analog Devices / Maxim Integrated

Общее описание

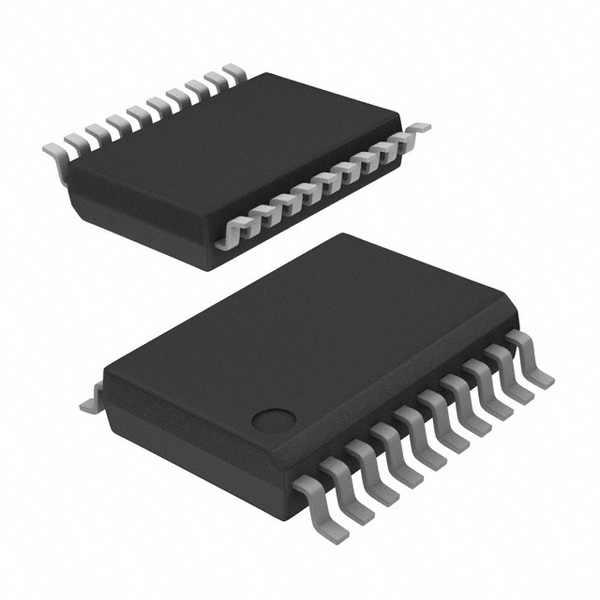

MAX5250BEAP+ - высокопроизводительный 10-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые напряжения и имеет 4 независимых канала. Устройство поставляется в компактном 20-выводном корпусе SSOP, что делает его идеальным для приложений, требующих высокой плотности монтажа.

Преимущества

• Высокое разрешение: 10-битное разрешение позволяет получать более точные аналоговые выходные сигналы.
• Быстрое время установления: Устройство характеризуется типичным временем установления в 10 мкс.
• Удобный интерфейс: Поддержка SPI интерфейса для удобной и быстрой передачи данных.
• Компактность: Корпус SSOP помогает минимизировать занимаемое на плате пространство.
• Широкий диапазон температур: Работоспособность в температурном диапазоне от -40°C до +85°C.

Недостатки

• Ограничение по внешнему напряжению опорного сигнала: Устройство требует внешнего опорного напряжения для работы, что может добавить дополнительные сложности в разработку схемы.

Типовое использование

• Программируемые источники напряжения
• Системы управления (например, в промышленных контроллерах)
• АЦП и ЦАП модули
• Медицинские приборы
• Встроенные системы и микроконтроллерные приложения

Рекомендации по применению

При использовании MAX5250BEAP+ важно правильно подключить внешние напряжения питания и обеспечить стабильное опорное напряжение для корректной работы преобразователей. Настоятельно рекомендуется применение фильтрации для питания и сигналов, чтобы избежать помех и обеспечить высокую точность преобразования.

Основные технические характеристики

• Разрешение: 10 бит
• Количество D/A преобразователей: 4
• Время установления: 10 мкс (типично)
• Тип выхода: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Допустимая погрешность (INL/DNL): ±1 (максимум), 1 (максимум)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ +85°C
• Корпус: 20-выводной SSOP (ширина 5.30 мм)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

• MAX5216 от Maxim Integrated: 16-битный ЦАП с аналогичным интерфейсом и характеристиками.
• DAC104S085 от Texas Instruments: 10-битный 4-канальный ЦАП с поддержкой SPI интерфейса.
• MCP4725 от Microchip: 12-битный ЦАП с интегрированным опорным напряжением и I2C интерфейсом.

Использование MAX5250BEAP+ обеспечивает надежное и точное преобразование цифровых сигналов в аналоговые напряжения, что делает его отличным выбором для широкого спектра приложений в различных отраслях.
