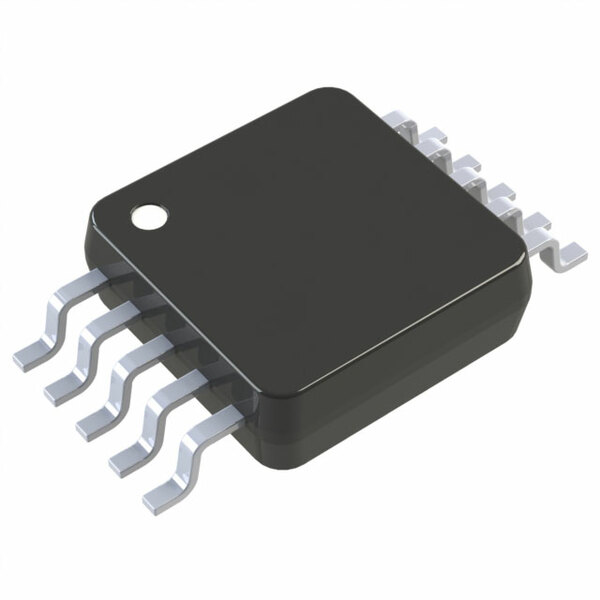

MAX5237EUB+

MAX5237EUB+ от Analog Devices / Maxim Integrated

Общее описание

MAX5237EUB+ представляет собой высокопроизводительный 10-битный ЦАП (Цифроаналоговый преобразователь) с двумя каналами и буферизированным выходом напряжения. Он предназначен для различных приложений, требующих точного и быстрого преобразования цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: обеспечивает точность интегральной нелинейности (INL) и дифференциальной нелинейности (DNL) до ±0.5 LSB и ±1 LSB соответственно.
• Быстрое время установления: типичное время установления составляет 10 мкс, что позволяет использовать прибор в высокоскоростных приложениях.
• Буферированный выход напряжения: обеспечивает стабильный и надежный аналоговый сигнал на выходе.
• SPI интерфейс: простое управление и настройка с помощью стандартного интерфейса Serial Peripheral Interface (SPI).

Недостатки

• Не поддерживает дифференциальный выход, что может быть ограничением для некоторых специализированных приложений.
• Требует внешнего опорного напряжения, что добавляет сложность в схемотехнике.

Типовое использование

• Прецизионные измерительные системы
• Управление процессом и автоматизация
• Цифровое управление усилителями
• Генерация сигналов произвольной формы
• Аудио приложения

Рекомендации по применению

• Поддерживайте чистое и стабильное внешнее опорное напряжение для достижения максимальной точности.
• Разместите компоненты вокруг DAC, включая фильтры и стабилизаторы напряжения, для минимизации шума и улучшения характеристик.
• Используйте подходящий интерфейс SPI для управления и настройки устройства во избежание ошибок в передаче данных.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 2
• Время установления: 10 мкс (типично)
• Тип выхода: Буферированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (АЦП): 5 В
• Напряжение питания (ЦАП): 5 В
• INL/DNL (LSB): ±0.5 (максимум), ±1 (максимум)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / Маунтинг: 10-TFSOP, 10-MSOP (3.00мм ширина)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• MCP4922 от Microchip Technology: Двухканальный 12-битный ЦАП с аналогичными характеристиками.
• AD5662 от Analog Devices: Более точный 16-битный одноканальный ЦАП для высокоточных приложений.
• DAC0832 от Texas Instruments: 8-битный двухканальный ЦАП для менее требовательных приложений.

Используйте MAX5237EUB+ для надежного и точного преобразования ваших цифровых сигналов в аналоговые формы в различных системах и устройствах.
