MAX522CPA+

MAX522CPA+ от Analog Devices / Maxim Integrated

Общее описание: MAX522CPA+ представляет собой 8-битный цифровой аналоговый преобразователь (ЦАП) с двумя каналами аналогового вывода в корпусе PDIP-8. Он предназначен для преобразования цифровых данных в аналоговый сигнал с помощью интерфейса SPI. Устройство имеет внешний опорный вход и буферированные выходы, что делает его идеальным для различных приложений, требующих точного аналогового вывода.

Преимущества:

1. Высокая точность: MAX522 обеспечивает точность с максимальной нелинейностью (INL) ±1.5 LSB, что делает его подходящим для точного преобразования.
2. Два канала: Наличие двух независимых ЦАП каналов позволяет использовать устройство в многоканальных системах.
3. Буферированные выходы: Обеспечивает стабильность выходного сигнала и уменьшает искажения.
4. Широкий диапазон питания: Устройство может работать при напряжении питания от 2.7В до 5.5В.

Недостатки:

1. Ограниченный диапазон температур: Устройство может работать только в диапазоне температур от 0°C до 70°C, что может быть ограничением для некоторых промышленных применений.
2. 8-битная точность: Для приложений, требующих более высокой точности, 8-битное разрешение может быть недостаточным.

Типовое использование:

1. Аудио системы: Преобразование цифровых аудио данных в аналоговый сигнал.
2. Контроль и регулирование: Системы автоматического управления и регулирования различных процессов.
3. Цифровые измерительные системы: Работает в составе измерительных и диагностических приборов, требующих точного управления аналоговым выходом.

Рекомендации по применению:

1. Используйте внешний опорный источник: Для достижения максимальной точности используйте внешний стабильный опорный источник напряжения.
2. Фильтрация питания: Обеспечьте фильтрацию питания для уменьшения шумов и помех.
3. Корректная разводка плат: Следите за качеством разводки печатной платы, чтобы минимизировать влияния шумов и наводок на аналоговые выходы.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество ЦАП: 2
• Время установления: 70µс (Типичное)
• Тип вывода: Напряжение - Буферированный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7В ~ 5.5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• Линейная погрешность / Дифференциальная погрешность: ±1.5 LSB (Макс), ±1 LSB (Макс)
• Архитектура: R-2R
• Диапазон рабочих температур: 0°C ~ 70°C

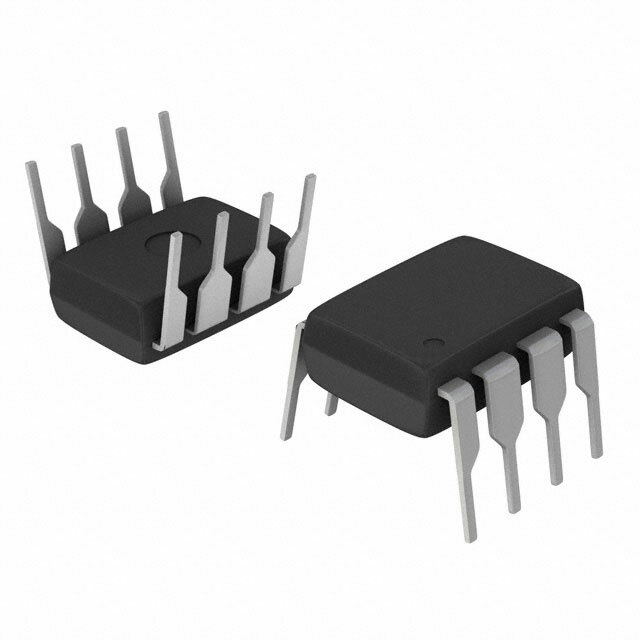

• Корпус / Тип корпуса: 8-DIP (0.300", 7.62mm)
• Тип монтажного отверстия: Сквозное отверстие (Through Hole)

Возможные аналоги:

1. MCP4921: Одноканальный 12-битный ЦАП от Microchip Technology.
2. AD5426: 8-битный ЦАП от Analog Devices с улучшенными характеристиками.
3. TLV5618: Двухканальный 12-битный ЦАП от Texas Instruments для приложений с высоким разрешением.
