MAX5142EUB+T от Analog Devices / Maxim Integrated

Общее описание

MAX5142EUB+T это 14-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated. Устройство предлагает высокую производительность с низким энергопотреблением и предназначено для широкого спектра приложений, требующих точного преобразования цифрового сигнала в аналоговый.

Преимущества

• Высокая точность: Разрешение 14 бит обеспечивает высокую точность преобразования.
• Быстрое время перехода: Типовое время установки составляет 1 мкс, что делает его подходящим для высокоскоростных приложений.

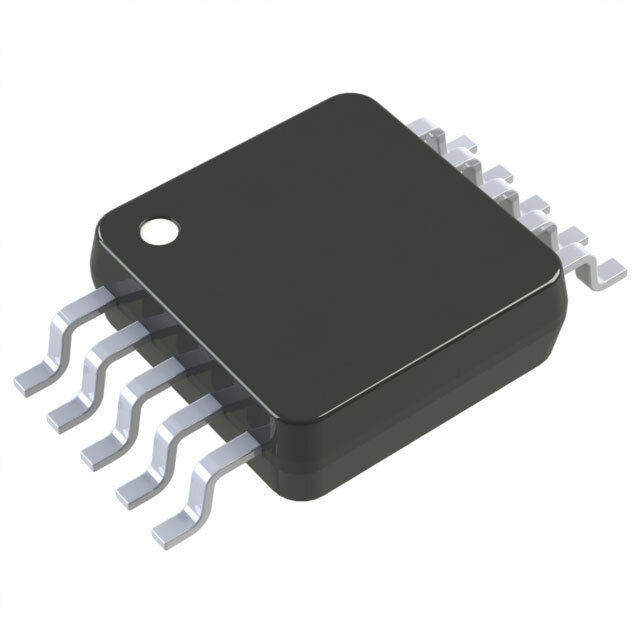

• Компактный корпус: Устройство выполнено в корпусе 10-uMAX/uSOP, который занимает мало места на плате.
• Удобный интерфейс: Поддержка SPI интерфейса для простой интеграции с цифровыми системами.

Недостатки

• Не буферизированный выход напряжения: Выход не содержит встроенного буфера, что требует дополнительного внешнего буферирования в некоторых приложениях.
• Внешний опорный сигнал: Требуется внешний опорный источник напряжения, что добавляет дополнительную сложность системному дизайну.

Типовое использование

• Аналоговая обработка сигналов
• Цифровые аудиосистемы
• Системы автоматического управления
• Прецизионное измерение и тестирование
• Калибровочные системы

Рекомендации по применению

• Используйте внешний буфер: Для обеспечения стабильности выхода рекомендуется использовать внешний буферный усилитель.
• Оптимизируйте цепь питания: Обеспечьте стабильное и малошумное питание для максимальной производительности ЦАП.
• Следите за температурными режимами: Рабочий температурный диапазон составляет от -40°C до +85°C, что позволяет использовать устройство в широком спектре окружающих условий.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 1
• Время установки: 1 мкс (типично)
• Тип выхода: Напряжение - не буферизированный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 5В
• Параметры INL/DNL (LSB): ±0.5, ±0.5
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / Упаковка: 10-TFSOP, 10-MSOP (0.118", 3.00mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5542A от Analog Devices: Еще один высокоточный 14-разрядный ЦАП с аналогичными характеристиками.
• DAC714 от Texas Instruments: Высокопроизводительный 16-разрядный ЦАП, который может быть использован в аналогичных приложениях.
• MCP4921 от Microchip Technology: Более бюджетный 12-разрядный ЦАП, который может быть подходящим для менее требовательных приложений.

Максимальный потенциал устройства MAX5142EUB+T достигается при правильной интеграции с системой и оптимальной настройке внешних компонентов.
