MAX5134AGUE+

MAX5134AGUE+ от Analog Devices / Maxim Integrated

Общее описание

MAX5134AGUE+ — это высокоточный 16-битный цифровой-аналоговый преобразователь (ЦАП) с буферизованным выходом напряжения. Он оснащен четырьмя независимыми ЦАП-каналами и поддерживает несколько вариантов интерфейса, включая 3-проводной последовательный интерфейс, DSP, Microwire, QSPI и SPI. Устройство построено по архитектуре стрингового ЦАП, что обеспечивает высокую точность и стабильность выходного сигнала.

Преимущества

• Высокая точность: 16-битное разрешение для точного преобразования цифровых сигналов в аналоговые.
• Быстрое время установления: Типичное время установления составляет 5 мкс, что позволяет использовать устройство в системах с высокими требованиями к скорости.
• Гибкость интерфейса: Поддержка различных типов последовательных интерфейсов.
• Широкий диапазон питающих напряжений: Поддержка аналогового и цифрового питания в диапазоне от 2.7 В до 5.25 В.
• Интегрированный референс: Возможность использования внутреннего или внешнего опорного напряжения.

Недостатки

• Повышенное энергопотребление: За счет высокой точности и скорости работы устройство может потреблять больше энергии по сравнению с аналогами с меньшей разрядностью.

Типовое использование

• Аудиоаппаратура: Преобразование цифрового звука в аналоговый для усиления и воспроизведения.
• Медицинские приборы: Высокоточные измерительные приборы и системы жизнеобеспечения.
• Автоматизация и управление: Преобразование сигналов для систем управления и автоматизации.

Рекомендации по применению

• Питание и заземление: Используйте многослойные печатные платы с разделенными слоями земли для аналогового и цифрового заземления.
• Фильтрация питания: Обеспечьте адекватную фильтрацию питающих напряжений с помощью керамических и танталовых конденсаторов.
• Защита от ЭМС: Используйте защитные экраны и правильно разведенные дорожки для снижения влияния электромагнитных помех.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 4
• Тип выхода: Напряжение — буферизованный
• Диапазон питающего напряжения (аналоговое и цифровое): 2.7 В ~ 5.25 В
• Максимальное отклонение нелинейности (INL/DNL): ±2, ±1 (макс)
• Тип интерфейса данных: 3-проводной последовательный, DSP, Microwire, QSPI, SPI
• Рабочий температурный диапазон: -40°C ~ 105°C

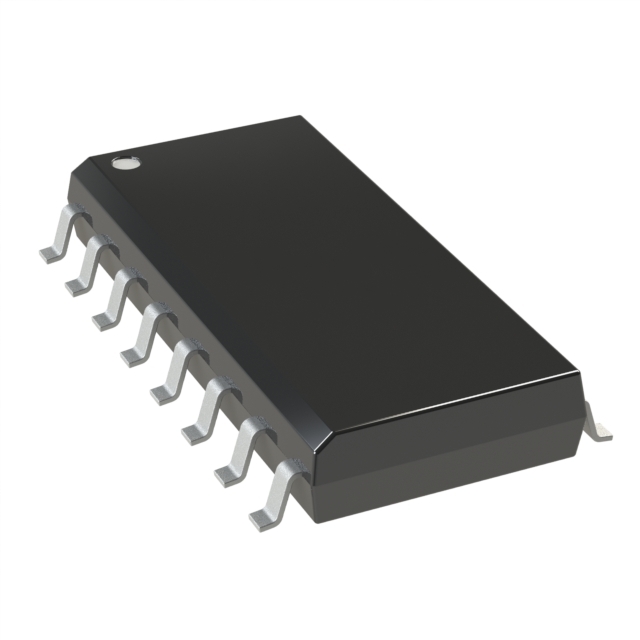

• Корпус: 16-TSSOP (0.173", 4.40 мм ширина)
• Архитектура: Стринг ЦАП

Возможные аналоги

• AD5686R от Analog Devices
• LTC2634 от Analog Devices
• DAC8564 от Texas Instruments

Заключение

MAX5134AGUE+ — это высокоэффективный и универсальный ЦАП, который идеально подходит для точного преобразования цифровых сигналов в аналоговые в различных приложениях. С его высокой точностью, поддержкой множества интерфейсов и низким временем установления он становится отличным выбором для множества высокоточных систем.
