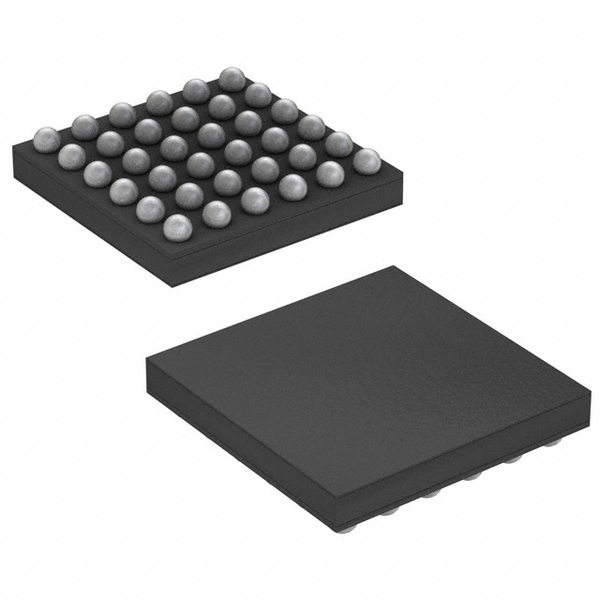

MAX5111GWX+T

Производитель: Analog Devices / Maxim Integrated

Общее описание

MAX5111GWX+T – это усовершенствованный цифровой-аналоговый преобразователь (ЦАП) с высоким разрешением и производительностью. Данный компонент поддерживает 14-битное разрешение и имеет два независимых канала ЦАП, обеспечивая прецизионную аналоговую выходную функцию в диапазоне рабочих температур от -40°C до +105°C. Основной отличительной чертой данного устройства является интегрированный интерфейс SPI, что позволяет легко интегрировать его в различные системы управления и мониторинга.

Преимущества

• Высокое разрешение: MAX5111GWX+T обладает разрешением 14 бит, что обеспечивает высокую точность аналогового выхода.
• Интерфейс SPI: Упрощает интеграцию в систему и позволяет использовать общие интерфейсные шины.
• Широкий температурный диапазон: От -40°C до +105°C, что делает его идеальным для использования в промышленных и автомобильных приложениях.
• Компактный корпус: WLP-корпус с размерами 3.07x3.07 мм обеспечивает минимальные затраты на монтаж и экономию места на плате.
• Низкое энергопотребление: Энергосберегающие функции делают его идеальным для батарейных приложений.

Недостатки

• Ограниченная доступность: Некоторые пользователи могут столкнуться с ограниченной доступностью или длительными сроками поставки.
• Обратная совместимость: Для замены устаревших моделей может потребоваться доработка схемы или конструкции из-за различий в физических и электрических параметрах.

Типовое использование

• Промышленные системы управления
• Автомобильные системы
• Прецизионные измерительные приборы
• Аналого-цифровая обработка сигналов
• Медицинское оборудование

Рекомендации по применению

• Интеграция с микроконтроллерами: Подходит для использования с современными микроконтроллерами, поддерживающими интерфейс SPI.
• Фильтрация помех: В зависимости от применения, рекомендуется использовать внешние фильтры для минимизации помех.
• Тепловой менеджмент: При проектировании следует учитывать отведение тепла для обеспечения стабильной работы в широком температурном диапазоне.
• Прецизионное питание: Используйте стабилизированные источники питания для улучшения точности аналогового выхода.

Основные технические характеристики

• Количество бит: 14
• Количество D/A преобразователей: 2
• Интерфейс данных: SPI
• Тип выхода: Voltage
• Тип опорного напряжения: Внутренний или внешний
• Напряжение питания, аналоговое: 2.7V - 5.5V
• Напряжение питания, цифровое: 2.7V - 5.5V
• Рабочая температура: -40°C ~ 105°C
• Корпус / упаковка: 36-WFBGA, WLBGA
• Монтажный тип: Поверхностный монтаж

Возможные аналоги

• AD9754ARUZ - Аналоговый ЦАП от Analog Devices с похожими характеристиками.
• DAC14135IC - Простой цифровой-аналоговый преобразователь производства Texas Instruments.

Использование MAX5111GWX+T гарантирует высокую точность и надежность решения, что делает его отличным выбором для большинства критических приложений.
