MAX509BEAP

MAX509BEAP от Analog Devices / Maxim Integrated

Общее описание

MAX509BEAP — это высокоэффективный 8-разрядный цифровой-аналоговый преобразователь (ЦАП) с четырьмя выходами. Микросхема выполнена в компактном корпусе 20-SSOP, что позволяет использовать её в условиях ограниченного пространства. Основное предназначение данного устройства — преобразование цифровых сигналов в аналоговые с высоким уровнем точности.

Преимущества

• Высокая точность: Обеспечивает превосходную линейность с отклонением (DNL) не более ±1 LSB.
• Быстрое время установления: Типовое время установления составляет 6 мкс, что позволяет использовать устройство в высокоскоростных приложениях.
• Компактность: Корпус 20-SSOP, что минимизирует занимаемую площадь на плате.
• Гибкость в использовании: Поддерживает внешние опорные напряжения, что позволяет оптимизировать систему под конкретные требования.

Недостатки

• Обслуживание: Устаревшая модель, может быть недоступна для новых разработок и проектов.
• Внешняя опора: Требуется внешний опорный источник напряжения, что может добавить сложности к схеме.

Типовое использование

• Системы автоматического управления
• Прецизионные измерительные приборы
• Аудиосистемы
• Генераторы сигналов

Рекомендации по применению

• Используйте качественные внешние опорные источники напряжения для обеспечения высокой точности.
• Обеспечьте надлежащее охлаждение микросхемы при работе в условиях высоких температур.
• Уделите внимание правильному проектированию печатной платы для минимизации искажений и шумов.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 4
• Время установления: 6 мкс (типичное)
• Тип выхода: Буферизованный аналоговый выход
• Интерфейс передачи данных: SPI
• Тип опорного напряжения: Внешнее
• Аналоговое напряжение питания: ±5В
• Цифровое напряжение питания: 5В
• Диапазон рабочих температур: -40°C ~ 85°C

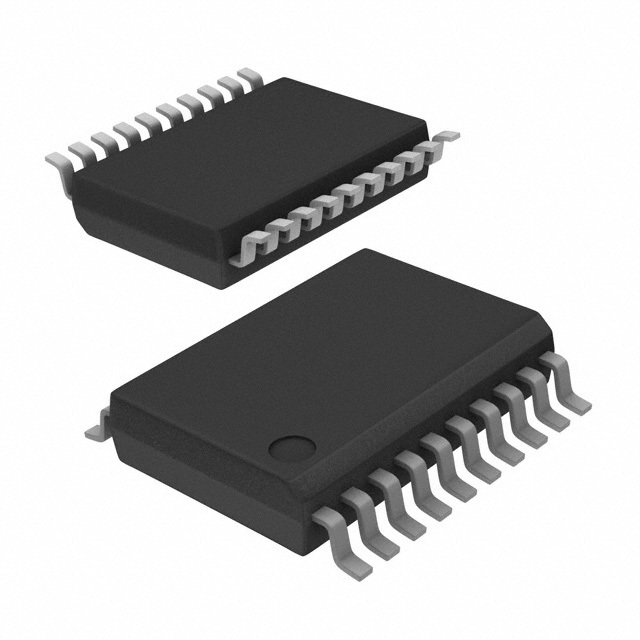

• Корпус / Разъем: 20-SSOP (0.209", ширина 5.30мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX517 от Maxim Integrated: Похожий по параметрам ЦАП с 12-разрядным разрешением.
• AD5314R от Analog Devices: Альтернативный вариант с дополнительными функциями и более высокой точностью (10 бит).
• DAC7614 от Texas Instruments: 12-разрядный ЦАП с аналогичным функционалом.

Заключение

MAX509BEAP предоставляет надежное и точное решение для преобразования цифровых сигналов в аналоговые, несмотря на свой устаревший статус. Он остается отличным выбором для широкого спектра прецизионных приложений.
