MAX509AEWP+ от Analog Devices / Maxim Integrated

Общее описание

MAX509AEWP+ - это 8-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя независимыми каналами, разработанный компанией Analog Devices / Maxim Integrated. Устройство предназначено для преобразования цифровых сигналов в аналоговые, что делает его идеальным для широкого спектра приложений, требующих точного аналогового выхода.

Преимущества

• Высокая точность: 8-разрядное разрешение позволяет получить точные аналоговые выходы.
• Четыре независимых канала: Устройство поддерживает до четырех отдельных аналоговых выходов.
• Быстрое время установления: Типичное время установления составляет 6 мкс, что обеспечивает быструю реакцию.
• Удобный интерфейс: Поддержка интерфейса SPI для простоты интеграции с микроконтроллерами и процессорами.
• Широкий диапазон напряжений питания: Поддержка аналогового питания ±5В и цифрового питания 5В.

Недостатки

• Сложность в эксплуатации: Для начинающих инженеров может потребоваться дополнительное обучение для работы с SPI интерфейсом.
• Ограниченное напряжение питания: Требует двух источников питания (±5В для аналоговой части и 5В для цифровой).

Типовое использование

• Преобразование цифровых данных в аналоговые сигналы в системах управления и мониторинга.
• Генерация аналоговых сигналов в звуковых и видеоустройствах.
• Применение в системах автоматизации и управления.
• Аудиотехника и мультимедийные системы.

Рекомендации по применению

• Подача корректного питания: Убедитесь, что устройство питается от двух источников напряжения ±5В и 5В для оптимальной работы.
• Использование интерфейса SPI: Подробно изучите спецификацию SPI интерфейса для корректной интеграции с вашим микроконтроллером или процессором.
• Защита от перегрузок: При проектировании схемы используйте защитные элементы для предотвращения повреждений устройства.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАПов: 4
• Время установления: 6 мкс (тип.)
• Выходной тип: Буферизированный напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного источника: Внешний
• Напряжение питания, аналог: ±5В
• Напряжение питания, цифровое: 5В
• Индивидуальные неточности: ±1 LSB (Макс)
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 85°C

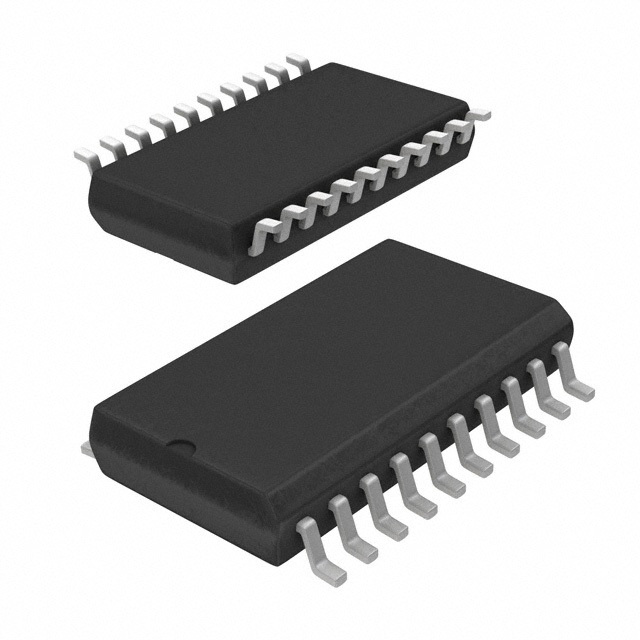

• Корпус: 20-SOIC (7.50 мм ширина)
• Тип крепежа: Монтаж на поверхность

Возможные аналоги

• AD534 - Аналогичный ЦАП от Analog Devices.
• MCP4728 - Многофункциональный 12-битный ЦАП от Microchip.
• DAC8412 - 12-битный, 4-канальный ЦАП от Texas Instruments.

Использование MAX509AEWP+ от Analog Devices / Maxim Integrated обеспечивает высокую точность и надежность, что делает его отличным выбором для множества современных приложений, требующих преобразования цифровых сигналов в аналоговые.
