MAX509ACWP+ - Описание

Общее описание

MAX509ACWP+ - это 8-разрядный 4-канальный цифро-аналоговый преобразователь (ЦАП) с выходом напряжения от компании Analog Devices / Maxim Integrated. Этот компонент широко используется в системах, где требуется преобразование цифровых сигналов в аналоговые с высоким уровнем точности и быстродействия.

Преимущества

• Высокая точность: 8-разрядное разрешение обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Многоканальность: наличие четырех независимых ЦАП-каналов позволяет экономить место и снижать общую стоимость системы.
• Быстрый переходной процесс: время установления составляет всего 6 мкс, что делает его идеальным для высокоскоростных приложений.
• Удобный интерефейс: поддержка SPI обеспечивает простоту интеграции в различные системы.

Недостатки

• Ограниченный рабочий температурный диапазон: от 0°C до 70°C, что может быть ограничением для эксплуатации в экстремальных условиях.
• Требует внешнего опорного напряжения, что может усложнить конструкцию системы.

Типовое использование

• Автоматизация и управление: Промышленные системы управления, робототехника.
• Аудио и видеотехника: Обработка аудио и видео сигналов.
• Измерительное оборудование: Анализаторы спектра, осциллографы.
• Медицинские приборы: Устройства для мониторинга здоровья, диагностические аппараты.

Рекомендации по применению

• Используйте стабилизированное внешнее опорное напряжение для обеспечения высокой точности преобразования.
• Обратите внимание на допустимые диапазоны напряжения питания и рабочей температуры, чтобы избежать повреждений компонента.
• Для снижения уровня помех и повышения точности рекомендуется использовать качественные конденсаторы фильтра и экранированные провода.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 4
• Время установления: 6 мкс (типичное)
• Тип выхода: Напряжение - буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): ±5V
• Напряжение питания (цифровое): 5V
• INL/DNL (LSB): -, ±1 (Максимальное)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C

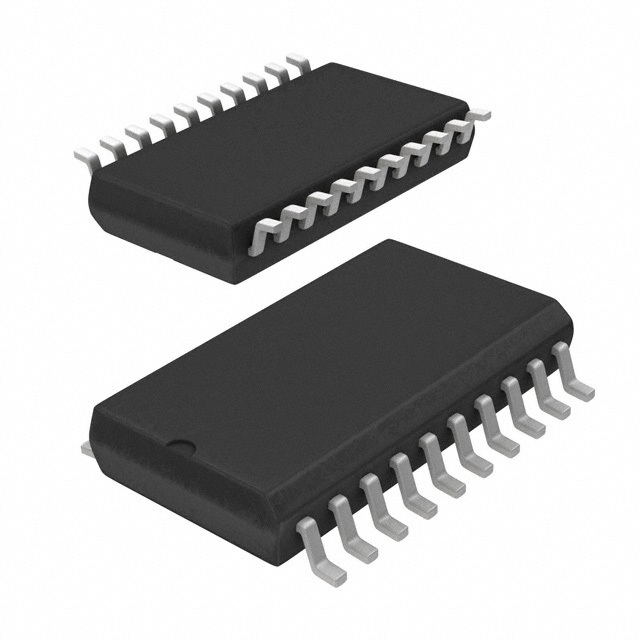

• Корпус / Размеры: 20-SOIC (0.295", 7.50мм ширина)
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD558JNZ от Analog Devices
• DAC0808LCN от Texas Instruments
• MCP4725A0T-E/CH от Microchip Technology

Эти аналоги могут быть использованы в зависимости от специфических требований вашего проекта, таких как точность, количество каналов или интерфейс.

Используйте MAX509ACWP+ в ваших проектах для обеспечения надежного и точного преобразования цифровых сигналов в аналоговые.
