MAX5090AATE+ от Analog Devices / Maxim Integrated

Общее описание

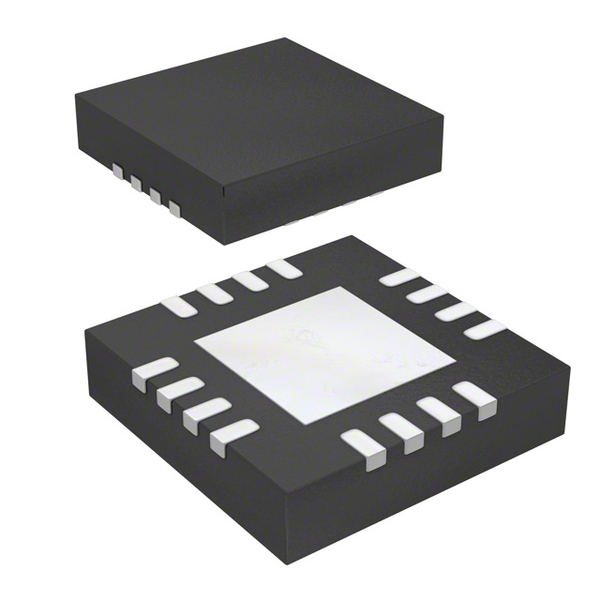

MAX5090AATE+ — это высокоэффективный понижающий (buck) регулятор напряжения от компании Analog Devices / Maxim Integrated, предназначенный для обеспечения стабильного выхода фиксированного напряжения 3.3V при входных напряжениях от 6.5V до 76V. Этот регулятор, выполненный в компактном корпусе 16-TQFN, способен обеспечить выходной ток до 2A, что делает его идеальным для применения в различных приложениях низковольтного питания.

Преимущества

• Высокая эффективность благодаря использованию понижающей топологии.
• Широкий диапазон входных напряжений: от 6.5V до 76V, что дает гибкость в использовании.
• Компактный корпус 16-TQFN (5x5 мм), который подходит для монтажа на поверхность (SMD).
• Стабильное фиксированное выходное напряжение 3.3V.
• Высокая надежность с рабочим температурным диапазоном от -40°C до 125°C.

Недостатки

• Отсутствие синхронного выпрямления может быть недостатком для некоторых приложений с строгими требованиями к эффективности.
• Фиксированное выходное напряжение ограничивает его применение в сценариях, требующих регулируемого выхода.

Типовое использование

• Преобразование высоковольтного питания в низковольтное питание для микроконтроллеров.
• Системы автомобильной электроники.
• Промышленные контроллеры.
• Телекоммуникационные устройства.
• Питание для устройств потребительской электроники.

Рекомендации по применению

1. Выбор правильных пассивных компонентов: Для оптимальной работы используйте рекомендованные на графиках и в таблицах производителя значения конденсаторов и индуктивностей.
2. Убедитесь в адекватном отводе тепла: Используйте радиаторы и обеспечивайте надлежащую вентиляцию.
3. Минимизируйте длину трасс на печатной плате: Это поможет снизить потери и повысить стабильность работы.

Основные технические характеристики

• Функция: Понижающий регулятор (Buck)
• Конфигурация выхода: Положительное фиксированное напряжение
• Число выходов: 1
• Напряжение на входе (мин): 6.5V
• Напряжение на входе (макс): 76V
• Выходное напряжение (фиксированное): 3.3V
• Выходной ток: 2A
• Частота переключения: 127kHz
• Синхронный выпрямитель: Нет
• Температурный диапазон: от -40°C до 125°C (TJ)
• Корпус: 16-WQFN Exposed Pad
• Тип монтажа: Поверхностный (SMD)
• Размеры корпуса: 16-TQFN (5x5 мм)

Возможные аналоги

• LM2675 от Texas Instruments: 1A, выходное напряжение фиксированное/настраиваемое, PoL регулятор.
• LTC3633 от Analog Devices: программируемый выход до 3.3V, 3A с синхронным выпрямлением.
• MP2315 от MPS (Monolithic Power Systems): 3A, 0.8V - 26V, низкий шум и высокая эффективность.

Применяя MAX5090AATE+, вы можете быть уверены в стабильности и надежности работы вашего устройства при различных условиях эксплуатации. Этот компонент идеально подходит для многих приложений, требующих высокоэффективного преобразования напряжения.
