MAX507BCNG+ от Analog Devices / Maxim Integrated

Общее описание

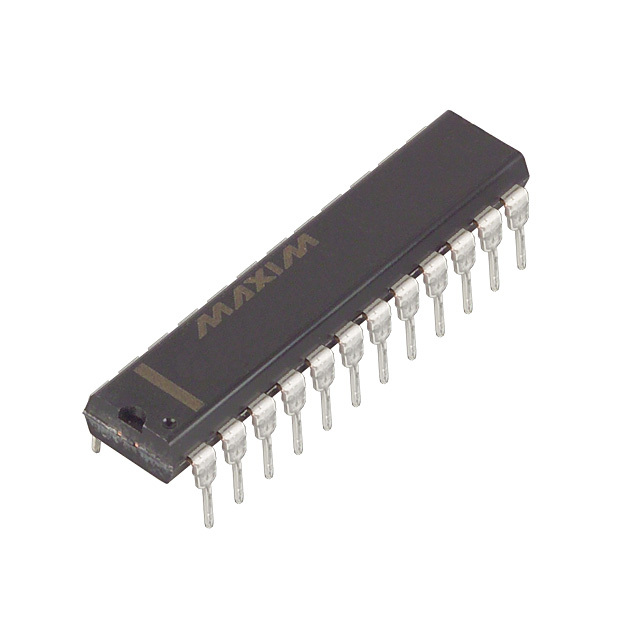

MAX507BCNG+ — это 12-разрядный цифро-аналоговый преобразователь (ЦАП) с буферизированным выходом на напряжение, разработанный компанией Analog Devices / Maxim Integrated. Устройство выполнено в корпусе 24-DIP, что делает его удобным для установки на печатные платы с отверстиями. Этот ЦАП обеспечивает высокую точность преобразования и быстрые характеристики оседания, что делает его идеальным для широкого спектра приложений, требующих высокочного аналогового выхода.

Преимущества

• Высокая разрешающая способность: 12 бит.
• Быстрое время оседания: 5 мкс.
• Встроенный внутренний источник опорного напряжения.
• Изолированное питание для аналогового и цифрового частей.
• Компактный и простой для установки корпус 24-PDIP.

Недостатки

• Температурный диапазон ограничен до 0°C ~ 70°C.
• Может потребовать внешние компоненты для оптимальной работы в специфических условиях.

Типовое использование

• Прецизионные системы управления.
• Преобразование сигналов в медицинском оборудовании.
• Аналоговые интерфейсы для микроконтроллеров и процессоров.
• Высокоточные измерительные системы.
• Аудио устройства и усилители.

Рекомендации по применению

• Используйте стабилизированные и фильтрованные источники питания для обоих, аналогового и цифрового входов.
• Минимизируйте шумы на линиях данных и питания для достижения максимальной точности.
• Рекомендуется подвергнуть вывода охлаждению, если устройство будет работать при максимальной нагрузке продолжительное время.

Основные технические характеристики

• Разрядность: 12 бит.
• Число ЦАП: 1.
• Время оседания: 5 мкс.
• Тип выхода: Напряжение - Буферизированный.
• Дифференциальный выход: Нет.
• Интерфейс данных: Параллельный.
• Тип опорного напряжения: Внутренний.
• Напряжение питания, Аналоговое: ±11.4V ~ 15.75V.
• Напряжение питания, Цифровое: 11.4V ~ 15.75V.
• INL/DNL (LSB): ±1 (Макс).
• Архитектура: R-2R.
• Температурный диапазон: 0°C ~ 70°C.
• Корпус / габариты: 24-DIP (0.300", 7.62 мм).
• Монтаж: Сквозной.

Возможные аналоги

• AD7391ARZ от Analog Devices: 10-битный ЦАП в корпусе 8-SOIC.
• DAC8043FS от Analog Devices: 12-разрядный ЦАП в корпусе 16-SOIC.
• MCP4921-E/P от Microchip Technology: 12-битный одноканальный ЦАП в корпусе DIP-8.

Используйте MAX507BCNG+ для достижения высокоточных аналоговых сигналов в ваших электронных схемах и устройствах!
