Производитель: Analog Devices / Maxim Integrated

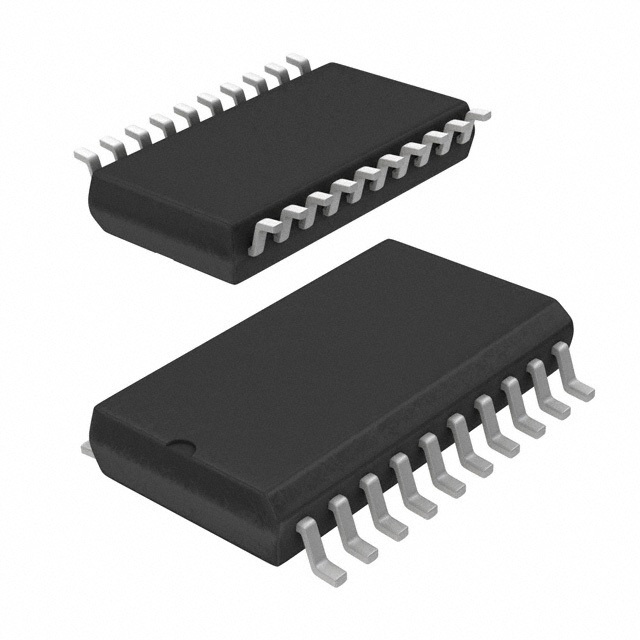

Номер детали: MAX506BEWP+

Общее описание:

MAX506BEWP+ — это 8-битный цифро-аналоговый преобразователь (DAC) с четырьмя каналами и вырабатываемым напряжением, рассчитанный на работу в диапазоне температур от -40°C до +85°C. Микросхема имеет R-2R архитектуру и обеспечивает высокую точность и стабильность выходного сигнала.

Преимущества:

• Высокая точность: обеспечивает ±1 LSB линейной и дифференциальной нелинейности (INL/DNL).
• Быстрое время установления: типичное время установления 6μs.
• Многочисленные каналы: наличие четырех каналов позволяет использовать один чип для различных приложений.
• Широкий диапазон рабочих температур: от -40°C до +85°C, что делает её подходящей для использования в промышленной и автомобильной электронике.
• Буферизированный выходной сигнал: обеспечивает стабильность и точность.

Недостатки:

• Необходимость внешнего опорного напряжения: требует внешнего опорного напряжения для работы.
• Отсутствие дифференциального выхода: подходит не для всех типов приложений, где требуется дифференциальный выход.

Типовое использование:

• Промышленная автоматика
• Аудио системы
• Управление приводами
• Системы передачи данных
• Медицинские устройства

Рекомендации по применению:

• Использовать внешний прецизионный источник опорного напряжения для максимальной точности.
• Разместить bypass-конденсаторы рядом с лапками питания для минимизации шумов.
• Соблюдать рекомендации по монтажу и пайке для предотвращения перегрева и повреждения установки.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество ЦАП: 4
• Время установления: 6µс (тип.)
• Тип выхода: Буферированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее
• Напряжение питания (аналоговое): ±5V
• Напряжение питания (цифровое): 5V
• INL/DNL (LSB): ±1 (макс.)
• Архитектура: R-2R
• Температура эксплуатации: -40°C ~ +85°C
• Корпус: 20-SOIC (0.295", 7.50mm ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD558JNZ от Analog Devices
• MCP4822-E/P от Microchip Technology
• DAC082S085CIMK/NOPB от Texas Instruments

MAX506BEWP+ — это надежный и точный 8-битный цифро-аналоговый преобразователь, который идеально подходит для широкого диапазона применений от промышленной автоматики до аудио систем.
