MAX5064BATC+ от Analog Devices / Maxim Integrated

Общее описание

MAX5064BATC+ — это высокоэффективный драйвер для полумоста, разработанный для управления MOSFET-транзисторами типа N. Этот драйвер предлагает независимое управление двумя каналами, созданное для работы в условиях высоких токов и напряжений. Компактный корпус 12-TQFN (4x4) делает его подходящим для использования в приложениях с ограниченным пространством.

Преимущества

• Высокая эффективность: Способен управлять MOSFET-транзисторами с высокой скоростью переключения и минимальными потерями.
• Независимое управление каналами: Обеспечивает более гибкое управление полумостовыми конфигурациями.
• Компактный корпус: 12-TQFN (4x4) позволяет использовать его в небольших устройствах.
• Высокая температурная устойчивость: Рабочий диапазон температуры от -40°C до 150°C (TJ).

Недостатки

• Требования к точности входных сигналов: Логические уровни для входных сигналов должны строго соблюдаться (VIL ≤ 0.8V, VIH ≥ 2V).
• Ограниченное рабочее напряжение: Рабочее напряжение питания ограничено диапазоном от 8В до 12.6В.

Типовое использование

• Питание двигателей и приводов (например, в системах переменного тока)
• DC-DC преобразователи и инверторы
• Управление LED освещением
• Промышленные и автомобильные системы управления

Рекомендации по применению

• Используйте качественные соединители и дорожки на печатной плате для минимизации индуктивности и сопротивления.
• Обеспечьте хорошее охлаждение устройства для предотвращения перегрева, особенно при работе в высокотемпературных условиях.
• Обеспечьте точное соответствие входных напряжений заявленным уровням для предотвращения неопределенностей в работе.

Основные технические характеристики

• Конфигурация драйвера: Полумост
• Тип каналов: Независимые
• Количество драйверов: 2
• Тип MOSFET: N-канал
• Напряжение питания: 8В - 12.6В
• Логические уровни ВIL, VIH: VIL ≤ 0.8V, VIH ≥ 2V
• Пиковый ток на выходе (Источник, Поглотитель): 2А, 2А
• Типы входов: Инверсный, неинверсный
• Максимальное напряжение на высокой стороне (Bootstrapping): 125 В
• Время подъема/спада (типичное): 65нс, 65нс
• Температурный диапазон эксплуатации: -40°C ~ 150°C (TJ)
• Тип монтажа: Поверхностный монтаж

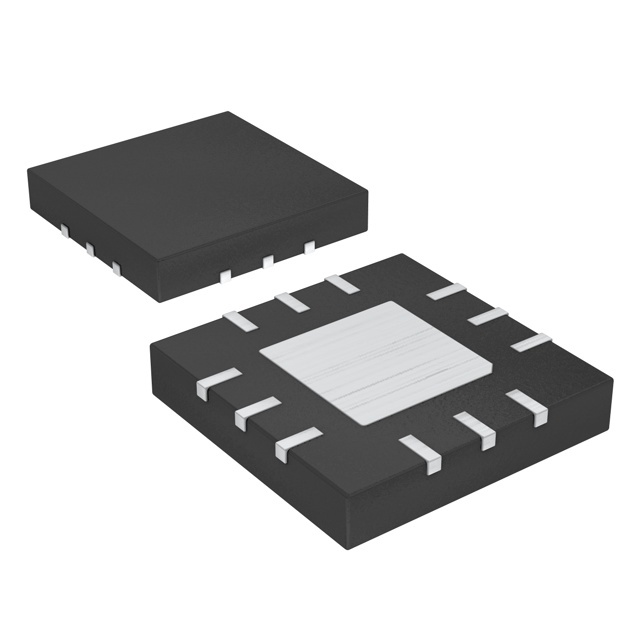

• Корпус: 12-WQFN с открытой контактной площадкой (4x4)

Возможные аналоги

• IR2110 от Infineon Technologies: Также является высокоэффективным драйвером полумоста с независимыми каналами управления.
• LM5104 от Texas Instruments: Похожий драйвер полумоста с аналогичными характеристиками.

Используя MAX5064BATC+, вы можете достичь высокой эффективности и надежности работы ваших систем, минимизируя потери и увеличивая срок службы устройств.
