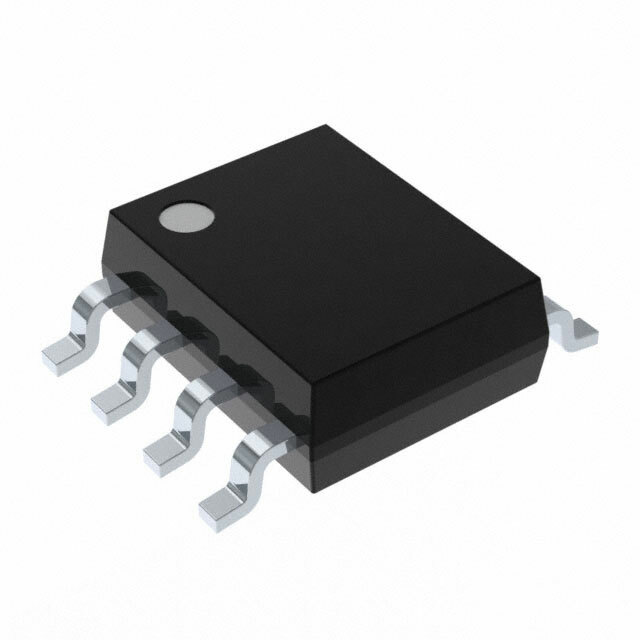

MAX5063AASA+

MAX5063AASA+ - Полумостовой драйвер транзисторов MOSFET от Analog Devices/Maxim Integrated

Общее описание

MAX5063AASA+ - это интегральная схема полумостового драйвера MOSFET-транзисторов, разработанная для управления парой N-канальных MOSFET в конфигурации полумоста. Этот драйвер обладает высокой производительностью и предназначен для управления высокой мощностью в различных приложениях, включая преобразовательные системы питания и моторные приводы.

Преимущества

• Высокая эффективность: обеспечивает быструю коммутацию с минимальными потерями на переключение.
• Широкий диапазон входного напряжения: поддерживает напряжение питания от 8 до 12.6 В.
• Прочность и долговечность: поддерживает работу в широком диапазоне температур от -40°C до 150°C.
• Компактный форм-фактор: корпус SOIC-8 идеально подходит для компактных приложений.

Недостатки

• Сложная схема управления: требует тщательной настройки и контроля при использовании в сложных системах.
• Возможность перегрева: при неправильной настройке могут возникать проблемы с тепловыделением.

Типовое использование

• Системы управления электродвигателями
• DC-DC преобразователи
• Инверторы для солнечных батарей
• Управление светодиодами высокой мощности
• Преобразователи питания для телекоммуникационного оборудования

Рекомендации по применению

• Теплоотвод: при проектировании системы необходимо учитывать тепловыделение и обеспечивать адекватное охлаждение.
• Коммутационные транзисторы: использование качественных N-канальных MOSFET улучшает общую производительность системы.
• Внимание к импульсному шуму: необходимо учитывать и минимизировать электромагнитные помехи.

Основные технические характеристики

• Конфигурация привода: Полумостовая
• Тип канала: Независимый
• Количество драйверов: 2
• Тип входного сигнала: Неиnвертирующий
• Напряжение питания: 8 В ~ 12.6 В
• Логическое напряжение: VIL 0.8 В, VIH 2 В
• Пиковый выходной ток (источник, стек): 2А, 2А
• Максимальное высокое напряжение (Bootstrap): 125 В
• Время нарастания/спада (типичное): 65нс/65нс
• Рабочая температура: от -40°C до 150°C (TJ)
• Монтажный тип: Поверхностный монтаж
• Корпус/размер пакета: SOIC-8 (3.90 мм)

Возможные аналоги

• IR2110 от Infineon Technologies: аналогичный полумостовой драйвер с подобными характеристиками.
• HIP4081A от Renesas Electronics: поддерживает более широкий диапазон напряжений питания и обладает высоким выходным током.

Заключение

Полумостовой драйвер MAX5063AASA+ от Analog Devices/Maxim Integrated представляет собой превосходное решение для управления мощными N-канальными MOSFET в различных высокомощных приложениях. С учетом своей эффективности, диапазона рабочих температур и простой интеграции, он идеален для использования в сложных системах управления электродвигателями и преобразователях питания.
