MAX504ESD+

MAX504ESD+ от Analog Devices / Maxim Integrated

Общее описание

MAX504ESD+ — это высокоточный 10-разрядный цифровой аналоговый преобразователь (ЦАП) производства Analog Devices / Maxim Integrated. Этот ЦАП предназначен для преобразования цифровых сигналов в аналоговые с высоким уровнем точности и стабильности, что делает его идеальным выбором для применения в системах управления, тестировании и измерении, а также других электронных устройствах.

Преимущества

• Высокая точность: 10-разрядное разрешение обеспечивает отличную точность аналогового выхода.
• Широкий диапазон температур: Способен работать в условиях экстремальных температур (-40°C ~ 85°C).
• Надежное подключение: Использование интерфейса SPI обеспечивает стабильную и быструю передачу данных.
• Гибкость питания: Поддержка как внутреннего, так и внешнего источника опорного напряжения.

Недостатки

• Ограниченное количество каналов: Устройство имеет только один фиксированный канал ЦАП.
• Требования к точности опорного напряжения: Для максимальной точности работы может потребоваться высокоточный источник питания.

Типовое использование

• Применения для высокоточного управления, такие как системы автоматического управления и промышленные контроллеры.
• Медицинские устройства, требующие точного формирования сигналов.
• Лабораторное оборудование для тестирования и измерений.
• Аудио системы, требующие цифрового управления аналоговыми сигналами.

Рекомендации по применению

• Обеспечьте стабильное и точное опорное напряжение для максимальной точности работы ЦАП.
• Используйте стабильные источники питания для предотвращения шумовых искажений.
• Подключите через интерфейс SPI для надежной и быстрой передачи данных.
• Соблюдайте рекомендации по монтажу в схемах с поверхностным монтажом для минимизации помех и правильного отвода тепла.

Основные технические характеристики

• Разрешение: 10 разрядов
• Количество ЦАП: 1
• Время установления: 25 мкс (тип.)
• Тип выхода: Вольтметрическое - буферное
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внутреннее, Внешнее
• Напряжение питания, аналоговое: ±5 В
• Напряжение питания, цифровое: 5 В
• INL/DNL (LSB): ±0,5 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C

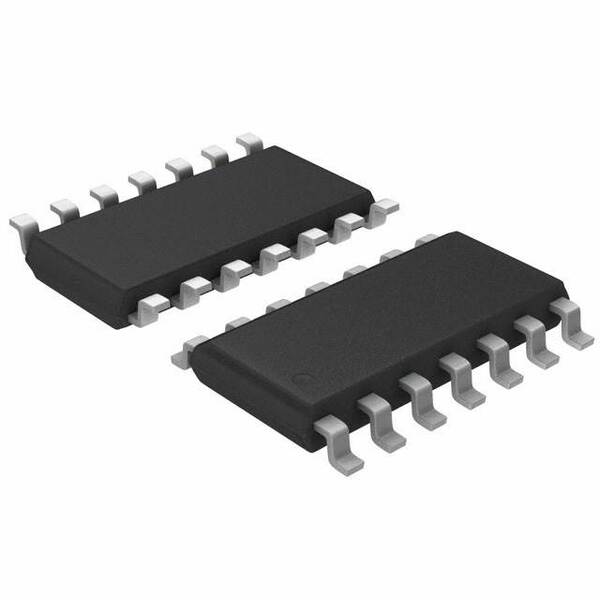

• Корпус / габариты: 14-SOIC (3.90 мм)
• Тип монтажа: SMD (поверхностный монтаж)

Аналоги

• MCP4921 от Microchip Technology
• AD5660 от Analog Devices
• DAC081C085 от Texas Instruments

Заключение

MAX504ESD+ от Analog Devices / Maxim Integrated — это высокоточный и надежный компонент для решений, требующих преобразования цифрового сигнала в аналоговый. Благодаря своему широкому диапазону характеристик и высокой точности, он подходит для множества областей применения.
