MAX502AENG+

MAX502AENG+ от Analog Devices / Maxim Integrated

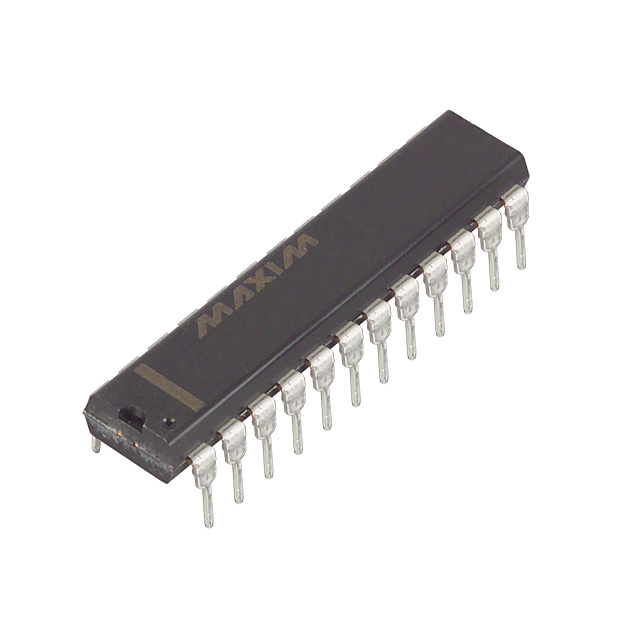

Общее описание: MAX502AENG+ – это одноканальный 12-битный цифро-аналоговый преобразователь (ЦАП), который обеспечивает высокую точность и надежность преобразования цифровых сигналов в аналоговые. Этот компонент выполнен в 24-выводном корпусе типа PDIP, что позволяет его легкую интеграцию в различные схемы и устройства.

Преимущества:

• Высокая точность преобразования благодаря 12-битной разрядности.
• Быстрое время установления сигнала – всего 5 мкc.
• Возможность работы в широком температурном диапазоне (-40°C ~ 85°C).
• Компактный корпус 24-PDIP, удобный для монтажа.

Недостатки:

• Требуется внешний опорный источник напряжения.
• Нет встроенного дифференциального выхода.

Типовое использование:

• Модуляция аналоговых сигналов в системах телекоммуникаций.
• Управление аналоговыми устройствами в промышленной автоматике.
• Генерация аналоговых сигналов в системах сбора данных и обработки информации.
• Преобразование сигналов в аудио- и видеотехнике.

Рекомендации по применению:

• Обеспечьте стабильное внешнее опорное напряжение для достижения высокой точности преобразования.
• Убедитесь, что входные цифровые сигналы соответствуют требованиям компонента по уровню и форме.
• Применяйте рекомендуемую конфигурацию обвязки для достижения наилучших характеристик стабильности и точности.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления сигнала: 5 мкc
• Тип выхода: Напряжение - буферный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±11.4V ~ 15.75V
• Напряжение питания, цифровое: -
• Нелинейность (INL/DNL): ±0.75 LSB (макс), ±1 LSB (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / Форм-фактор: 24-PDIP (7.62 мм)
• Тип монтажа: Сквозной монтаж

Возможные аналоги:

• AD7545AQ от Analog Devices
• LTC1658CGN от Linear Technology (ныне Analog Devices)
• DAC1280IDWR от Texas Instruments

Используйте MAX502AENG+ в лабораторной и промышленной аппаратуре для управления и формирования точных аналоговых сигналов на основе цифровых данных.
