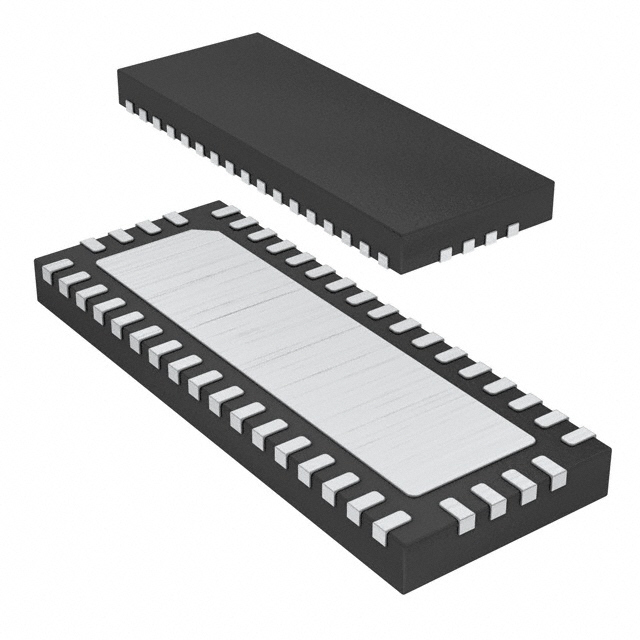

MAX4969CTO+

MAX4969CTO+ от Analog Devices / Maxim Integrated

Общее описание: MAX4969CTO+ представляет собой мультиплексор/редрайвер, разработанный для приложений PCIe. Этот одноканальный компонент осуществляет оптимизацию и усиление сигналов, обеспечивая высокое качество передачи данных. Компактный корпус и продуманный дизайн делают его отличным выбором для встраиваемых систем, требующих надежной сигнализации.

Преимущества:

• Поддержка высокоскоростных интерфейсов PCIe.
• Возможность исправления сигналов и удаления джиттера.
• Высокая степень интеграции элементов в один чип.
• Компактный размер корпуса, что упрощает интеграцию в различные устройства.
• Надежная работа при температурах ниже и выше комнатных.

Недостатки:

• Ограниченный диапазон рабочих температур (от 0°C до 70°C).
• Потребление относительно высокого тока (до 160 мА).

Типовое использование:

• Усиление и ретрансляция сигналов в системах PCIe.
• Встроенные системы и микрокомпьютеры.
• Сетевые и коммуникационные устройства.
• Серверы и дата-центры.
• Системы хранения данных.

Рекомендации по применению:

• Рабочее напряжение питания должно составлять от 3 В до 3.6 В.
• Предусмотреть отведения для эффективного отвода тепла при высоких нагрузках.
• Следует учитывать задержку сигнала в 280 пикосекунд для корректного тайминга.

Основные технические характеристики:

• Тип устройства: Буфер, редрайвер
• Применения: PCIe
• Количество каналов: 1
• Задержка сигнала: 280 пикосекунд
• Стабилизация сигнала: Выравнивание входа, подавление выбросов выхода
• Напряжение питания: 3 В ~ 3.6 В
• Потребляемый ток: 160 мА
• Рабочая температура: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж
• Корпус: 42-TQFN (3.5x9)

Возможные аналоги:

• MAX4951: PCIe редрайвер с поддержкой двух каналов.
• PI3USB30532ZHEX: Переключатель с redriver для USB 3.0 и PCIe.
• SN75DP130: Ретимер сигналов DisplayPort с похожими характеристиками.

Заключение: MAX4969CTO+ от Analog Devices / Maxim Integrated предоставляет разработчикам мощный инструмент для улучшения качества сигналов в системах PCIe. Его надежность и высокое качество сигналов делают его оптимальным выбором для ответственных приложений, требующих высокой производительности.
