MAX4950ACTX+

Описание: MAX4950ACTX+

MAX4950ACTX+ от Analog Devices/Maxim Integrated — это интегральная микросхема буфера и восстанавливающего драйвера (ReDriver) с двумя каналами для интерфейса PCIe. Данный компонент предназначен для улучшения сигнальной целостности и расширения дальности передачи сигнала в высокоскоростных связях, поддерживая работу при таковых условиях.

Преимущества:

• Восстановление сигнала: Обеспечивает качественную передачу сигнала на большие расстояния, уменьшая искажения и улучшая сигнал-шум.
• Два канала: Поддерживает одновременную передачу данных по двум каналам.
• Конфигурируемая эквализация и деэмфазис: Оптимизирует работу для различных условий трассировки и кабельных соединений.

Недостатки:

• Требует точного проектирования трассировки: Для наилучшей работы требуется продуманное PCB-размещение и хорошо спроектированные цепи.
• Ограниченная температурная область: Работоспособность компонента ограничена диапазоном от 0°C до 70°C.

Типовое использование:

• Усиление и восстановление сигналов PCIe в серверах и рабочих станциях.
• Расширение дальности передачи сигнала в системах хранения данных.
• Улучшение сигнальной целостности в высокоскоростных сетях и системах.

Рекомендации по применению:

• Убедитесь, что печатные платы проектируются с учетом минимизации загрязняющих сигналов и оптимизации трассировки для высокоскоростных сигналов.
• Продумайте места установки компонентов на PCB для уменьшения потерь и отражений сигналов.
• Используйте функции эквализации и деэмфазиса для настройки сигнальных характеристик согласно требованиям системы.

Основные технические характеристики:

• Количество каналов: 2
• Задержка сигнала: 280 ps
• Входная эквализация: Поддерживается
• Выходной деэмфазис: Поддерживается
• Напряжение питания: 3V ~ 3.6V
• Ток потребления: 130 mA
• Диапазон рабочих температур: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж (SMT)

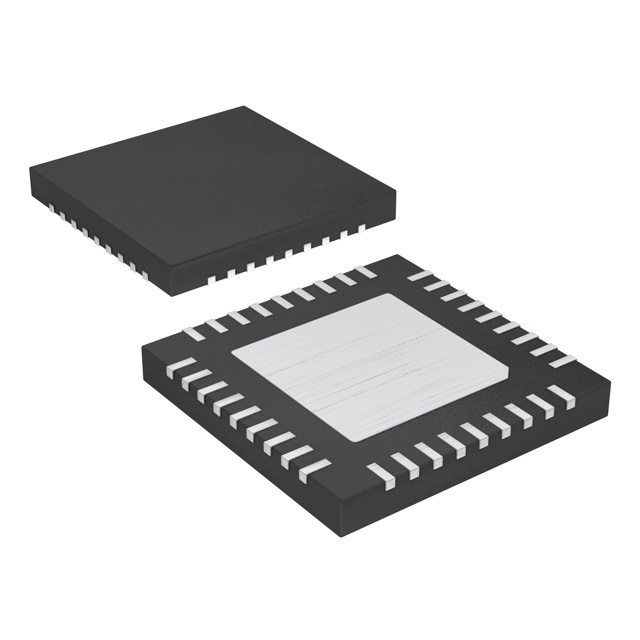

• Корпус: 36-TQFN (6x6 mm), с экспонированной подложкой

Аналоги:

• Texas Instruments DS80PCI402: Похожий двуканальный PCIe ReDriver с поддержкой конфигурируемой эквализации и деэмфазиса.
• ON Semiconductor NB7VPQ702M: Альтернативный буфер-усилитель с аналогичными характеристиками для PCIe интерфейсов.

Использование MAX4950ACTX+ позволяет значительно улучшить качество передачи сигнала на высоких скоростях и справляться с проблемами потерь и искажений, возникающими в современных высокоскоростных системах.
