MAX4802ACXZ+

MAX4802ACXZ+ от Analog Devices / Maxim Integrated

Общее описание: MAX4802ACXZ+ - это восьмиканальный однополюсный однопозиционный (SPST) аналоговый переключатель. Он предназначен для высокоэффективного управления сигналами в различных аналоговых системах. Устройство идеально подходит для применения в электронной коммутации, таких как аудио и видеосистемы, где требуется низкое энергопотребление и высокое качество сигнала.

Преимущества:

• Низкое сопротивление во включенном состоянии: Максимальное сопротивление составляет всего 38 Ом, что минимизирует потери сигнала.
• Низкий ток утечки: Ток утечки в выключенном состоянии не превышает 2 мкА, что гарантирует устойчивость и надежность сигналов.
• Высокая скорость переключения: Время включения и выключения не превышает 5 мкс, что позволяет быстро и эффективно управлять сигналами.
• Минимальное перекрестное влияние: Уровень перекраски сигнала составляет -80 дБ при 5 МГц, что обеспечивает высококачественное соответствие сигналов между каналами.

Недостатки:

• Устаревший статус: Компонент имеет статус Obsolete (Устаревший), что может создавать сложности с его доступностью на рынке.
• Ограниченный температурный диапазон: Устройство функционирует в ограниченном температурном диапазоне от 0°C до 70°C, что может не соответствовать требованиям экстремальных условий эксплуатации.

Типовое использование:

• Аудио и видеосистемы
• Системы управления и автоматики
• Электронная коммутация в телекоммуникациях
• Медицинское оборудование
• Промышленные контроллеры

Рекомендации по применению:

• Используйте компонент в пределах рабочего температурного диапазона.
• Поддерживайте чистоту и качество монтажа для обеспечения надежности.
• Оптимизируйте питание, чтобы избежать шунтирующих помех.

Основные технические характеристики:

• Тип переключения: SPST - NO
• Кол-во схем: 8
• Сопротивление вкл. (Макс): 38 Ом
• Совпадение сопротивления каналов (ΔRon): 1.9 Ом
• Напряжение питания (одно): 2.7V ~ 6V
• Время переключения (Ton, Toff) (Макс): 5 мкс, 5 мкс
• Ток утечки (IS(off)) (Макс): 2 мкА
• Перекрестное влияние: -80 дБ при 5 МГц
• Диапазон рабочих температур: 0°C ~ 70°C (TA)
• Тип монтажа: Поверхностный монтаж (SMD)

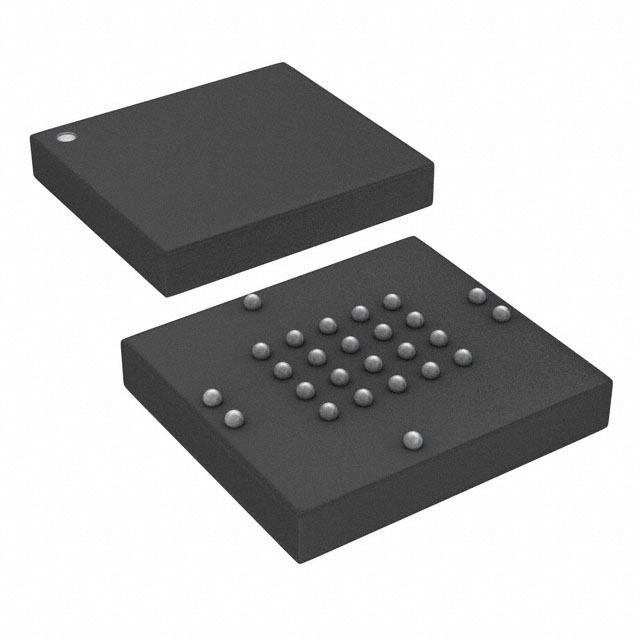

• Корпус: 26-LFBGA, CSBGA (6x5.35)

Возможные аналоги:

• MAX4801ACBZ+
• MAX4802ACE+
• ADG1408 от Analog Devices
• DG408 от Vishay Siliconix

Заключение: MAX4802ACXZ+ является высокоэффективным и надежным компонентом для аналогового переключения, несмотря на его устаревший статус. Для новых разработок рекомендуется оценка доступности и использование актуализированных аналогов.
