MAX4801CQI

MAX4801CQI - Аналоговые ключи быстрого переключения

Общее описание

MAX4801CQI - это высокопроизводительные аналоговые ключи с восьмью независимыми каналами, которые позволяют обрабатывать как аналоговые, так и цифровые сигналы. Данные ключи обеспечивают низкое сопротивление в включенном состоянии и быструю скорость переключения, что делает их подходящими для множества приложений в области систем связи, промышленных и медицинских приборов.

Преимущества

• Низкое сопротивление в включенном состоянии (макс. 25 Ом): Обеспечивает минимальные потери сигнала и минимальное влияние на точность измерений.
• Быстрая скорость переключения (макс. 5 мкс): Подходит для приложений, требующих высокой частоты переключений.
• Низкий уровень утечек (макс. 4 мкА): Минимизирует нежелательный ток утечки, что особенно важно для приложений с низким потреблением энергии.
• Высокая устойчивость к перекрестным помехам (-80 дБ @ 5 МГц): Обеспечивает надежную работу в условиях помех.

Недостатки

• Ограниченный температурный диапазон (0°C ~ 70°C): Ограничивает использование в некоторых экстремальных климатических условиях.
• Не подходит для высоковольтных приложений: Максимальное напряжение питания составляет 13.2 В, что может быть недостаточно для некоторых специализированных приложений.

Типовое использование

• Системы связи: Переключение сигналов в радио- и телекоммуникациях.
• Промышленные системы управления: Обработка аналоговых и цифровых сигналов в промышленных автоматизированных системах.
• Медицинские приборы: Использование в диагностическом оборудовании для точного и надежного управления сигналами.

Рекомендации по применению

• Обеспечить надлежащее охлаждение и вентиляцию при работе в замкнутых пространствах.
• Внимательно ознакомиться с руководствами по эксплуатации для корректного использования в специфичных приложениях.
• Использовать защитные диоды для предотвращения повреждения от электростатических разрядов.

Основные технические характеристики

• Тип ключа: SPST (Single-Pole Single-Throw)
• Количество каналов: 8
• Сопротивление в включенном состоянии (макс.): 25 Ом
• Напряжение питания: 2.7 В ~ 13.2 В
• Время переключения (макс.): 5 мкс
• Уровень утечек (макс.): 4 мкА
• Уровень перекрестных помех: -80 дБ @ 5 МГц

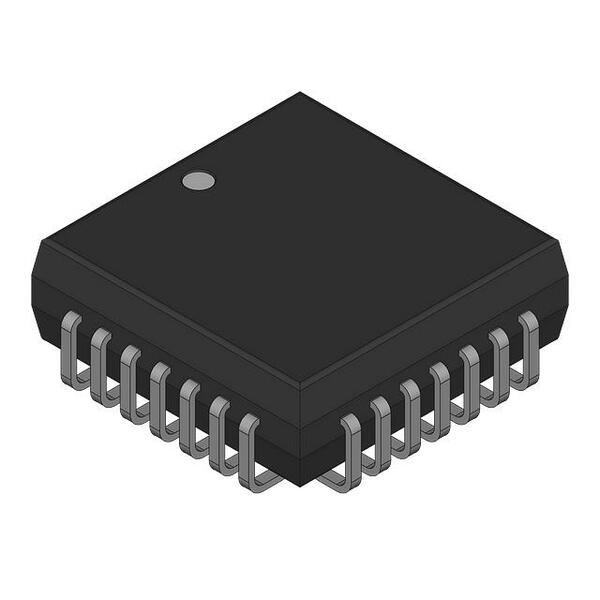

• Корпус: 28-PLCC (11.5 мм x 11.5 мм)
• Рабочий температурный диапазон: 0°C ~ 70°C

Возможные аналоги

• MAX4802 - Maxim Integrated: Усовершенствованная версия с улучшенными характеристиками.
• ADG1408 - Analog Devices: Более низкое входное сопротивление и более широкий температурный диапазон.
• 74HC4066 - Texas Instruments: Менее производительный, но экономичный вариант для менее требовательных приложений.

Заключение

MAX4801CQI от Analog Devices/Maxim Integrated предоставляет надежное и производительное решение для переключения аналоговых и цифровых сигналов в различных областях применения. Благодаря своим техническим характеристикам и высоким показателям производительности, он отлично подходит для телекоммуникационных, промышленных и медицинских устройств.
