MAX4800CQI+

MAX4800CQI+ от Analog Devices / Maxim Integrated

Общее описание

MAX4800CQI+ — это 8-канальный аналоговый переключатель с низким сопротивлением в состоянии включения и высокой степенью изоляции сигнала. Данный микросхема предназначена для использования в различных высокопроизводительных приложениях, где требуется быстрое и надежное переключение аналоговых сигналов.

Преимущества

• Низкое сопротивление в состоянии включения (38 Ом максимум): обеспечивает минимальные потери сигнала.
• Высокая скорость переключения (макс. 5 мкс): позволяет использовать в высокоскоростных системах.
• Низкие утечки тока и высокая изоляция каналов: улучшает качество передачи сигнала и минимизирует помехи.
• Простота монтажа в корпусе PLCC-28: экономит место на плате и упрощает пайку.

Недостатки

• Устаревший статус: компонент считается устаревшим и может быть снят с производства, что может создать сложности с его приобретением в будущем.
• Ограниченный температурный диапазон (0°C ~ 70°C): может не подходить для использования в экстремальных условиях.

Типовое использование

• Системы передачи данных
• Мультимедийные устройства
• Коммутационные системы
• Тестовое оборудование
• Электронные измерители

Рекомендации по применению

• Использовать согласно спецификациям: избегать превышения максимальных электрических параметров.
• Обеспечить надлежащую вентиляцию: хотя микросхема работает в широком диапазоне температур, хорошая вентиляция улучшит её производительность и срок службы.
• Совместимость с логическими уровнями: убедитесь, что ваши контрольные сигналы соответствуют входным требованиям микросхемы.

Основные технические характеристики

• Тип переключателя: SPST-NO
• Количество переключателей: 8
• Сопротивление в состоянии включения (макс): 38 Ом
• Сдвиг сопротивления каналов (ΔRon): 1.9 Ом
• Напряжение питания (одинарное): 2.7В ~ 13.2В
• Время переключения (Ton, Toff максимум): 5 мкс, 5 мкс
• Ёмкость канала (CS(off), CD(off)): 18 пФ
• Ток утечки (IS(off) макс): 4 мкА
• Проходной потолок (макс): -80dB @ 5MHz
• Диапазон рабочих температур: 0°C ~ 70°C

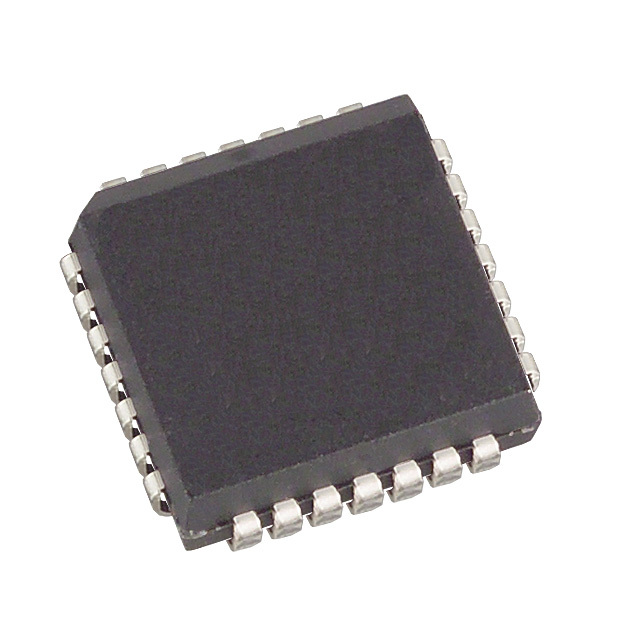

• Корпус: 28-PLCC (11.51x11.51)

Возможные аналоги

• MAX313 - имеет схожий функционал, однако отличается меньшим количеством переключателей.
• ADG1233 - схожая микросхема от Analog Devices с улучшенными характеристиками сопротивления и скорости переключения.

Заключение

MAX4800CQI+ — проверенная временем микросхема, хорошо подходящая для множества аналоговых приложений. Однако стоит учитывать её устаревающий статус и возможные сложности с доступностью в будущем. Рекомендуем производить запас компонента или рассматривать использование аналогов для долговременных проектов.
