MAX4800CQI+T

MAX4800CQI+T от Analog Devices / Maxim Integrated

Общее описание

MAX4800CQI+T — это интегральная схема аналогового переключателя с 8 независимыми каналами, каждый из которых представляет собой SPST (один полюс, один бросок) нормально открытый (NO) переключатель. Данная ИС предназначена для использования в различных аналоговых и цифровых приложениях и позволяет управлять соединением сигналов с малым сопротивлением в замкнутом состоянии.

Преимущества

• Низкое сопротивление замкнутого состояния: Обеспечивает минимальные потери сигнала и высокую точность.
• 8 независимых каналов: Позволяет управлять несколькими соединениями сигналов одновременно.
• Широкий диапазон напряжений питания: Поддерживает питание от 2,7 В до 13,2 В.
• Повышенная надёжность: Качество компонентов от Analog Devices / Maxim Integrated.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C может ограничивать использование в экстремальных условиях.
• Сравнительно высокая стоимость по сравнению с конкурентами в некоторых случаях.

Типовое использование

• Аудио и видео системы: Управление сигналами в аудио/видео коммутационных матрицах.
• Медицинские приборы: Переключение маломощных аналоговых сигналов.
• Тестовое оборудование: Переключение измерительных каналов.
• Промышленная автоматика: Управление и мониторинг аналоговых сигналов.

Рекомендации по применению

• Установите ИС на платах с поверхностным монтажом (SMD), обеспечивающих качественную пайку и теплоотвод.
• Используйте в приложениях, где требуется высокая точность и надёжность при переключении маломощных сигналов.
• Соблюдайте рекомендуемые диапазоны напряжений питания и рабочую температуру для обеспечения стабильной работы.

Основные технические характеристики

• Схема переключателя: SPST (нормально открытый)
• Число каналов: 8
• Максимальное сопротивление в замкнутом состоянии: 38 Ом
• Диапазон напряжения питания: от 2,7 В до 13,2 В
• Время переключения (макс.): 5 мкс
• Установка на плату: Поверхностный монтаж (SMD)

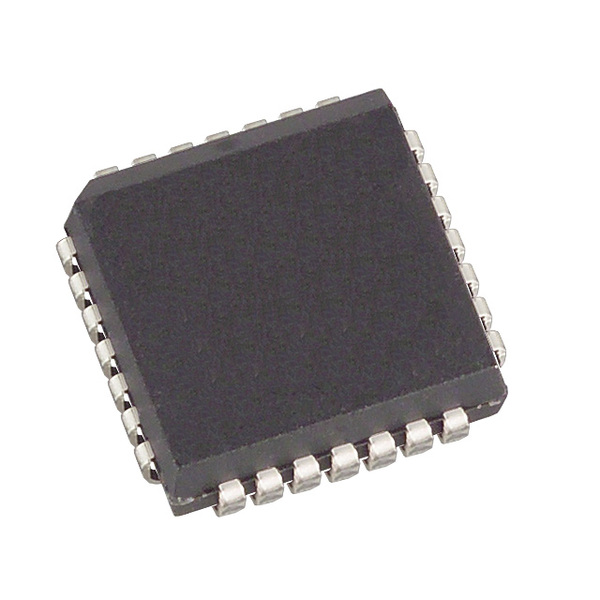

• Корпус: 28-выводной PLCC (11.51x11.51 мм)
• Рабочая температура: от 0°C до 70°C

Возможные аналоги

• MAX4528 от Maxim Integrated
• ADG708 от Analog Devices
• CD4016 от Texas Instruments

Заключение

MAX4800CQI+T является отличным решением для управления аналоговыми сигналами в системах, требующих высокой точности и надежности. Благодаря широкому диапазону напряжений питания и низкому сопротивлению в замкнутом состоянии, данный компонент находит применение в самых различных отраслях, включая аудиовизуальное оборудование, медицинские приборы и промышленную автоматику.
