MAX4602EAE+

MAX4602EAE+ от Analog Devices / Maxim Integrated

Общее описание

MAX4602EAE+ - это аналоговый переключатель с четырьмя независимыми каналами (SPST - НО) от Analog Devices / Maxim Integrated. Данное устройство отличается низким сопротивлением во включенном состоянии и способно работать при широком диапазоне напряжений питания. Переключатель серии MAX4602 предназначен для применения в аналоговых и цифровых схемах, где требуется высокое быстродействие и низкое энергопотребление.

Преимущества

• Низкое сопротивление во включенном состоянии: максимальное сопротивление — 2.5 Ом.
• Широкий диапазон напряжений: поддержка питания от 4.5В до 36В (одно питание) или ±4.5В до ±20В (двойное питание).
• Высокая скорость переключения: время включения — 250нс, время выключения — 350нс.
• Минимальные утечки тока: не более 500пА.

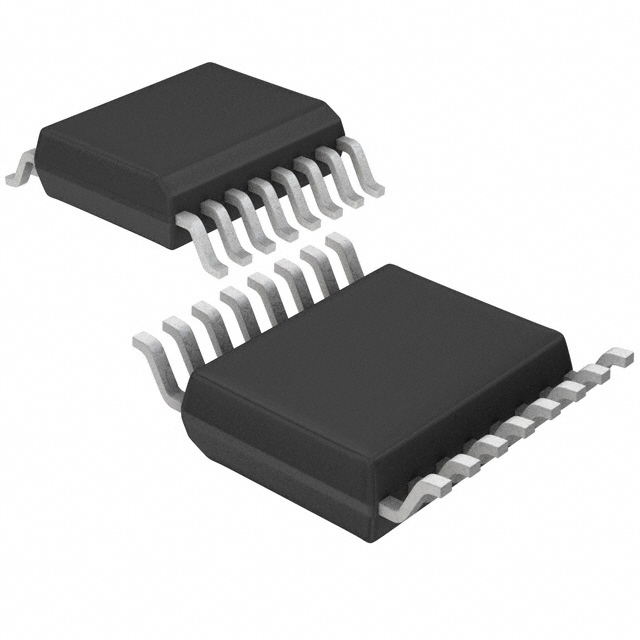

• Компактный корпус: тип корпуса - 16-SSOP.

Недостатки

• Рабочий температурный диапазон ограничен от -40°C до 85°C, что может быть недостаточно для некоторых экстремальных применений.
• Максимум четыре канала: для приложений с большим количеством каналов могут потребоваться дополнительные устройства.

Типовое использование

• Аудио и видео коммутаторы
• Цифровая обработка сигналов
• Инструментальные и измерительные системы
• Канальное селектирование в коммутационных платах
• Переключение маломощных сигналов

Рекомендации по применению

• Проектирование печатных плат: рекомендуется обеспечить хорошую подложку и правильную разводку для минимизации помех и обеспечения надежного функционирования устройства.
• Теплоотведение: при работе на высоких напряжениях и токах следует уделить внимание охлаждению устройства для защиты от перегрева.
• Защита цепей: использование дополнительных защитных диодов или предохранителей поможет защитить переключатель от перенапряжений и токовых перегрузок.

Основные технические характеристики

• Сопротивление во включенном состоянии (Max): 2.5 Ом
• Напряжение питания (одинарное): 4.5В ~ 36В
• Напряжение питания (двойное): ±4.5В ~ ±20В
• Время включения (Max): 250нс
• Время выключения (Max): 350нс
• Утечка тока (Max): 500пА
• Тип корпуса: 16-SSOP
• Рабочая температура: -40°C ~ 85°C

Возможные аналоги

• ADG1402 от Analog Devices
• CD4066B от Texas Instruments
• DG411 от Vishay Siliconix

Эти альтернативные компоненты могут быть использованы в случае, если MAX4602EAE+ не доступен или требуется устройство с некоторыми другими характеристиками.
