MAX4601CAE+

MAX4601CAE+ от Analog Devices/Maxim Integrated

Общее описание

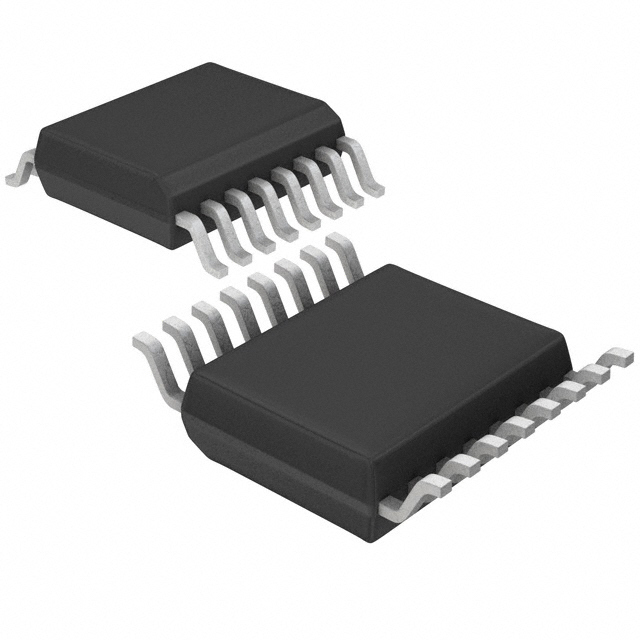

MAX4601CAE+ — это 4-канальный аналоговый переключатель, выполненный в корпусе 16-SSOP, от компании Analog Devices/Maxim Integrated. Этот компонент предназначен для использования в высокоэффективных системах с однополюсными, одноразъёмными (SPST) конфигурациями. Он обладает низким сопротивлением в состоянии "включено" и широким диапазоном питающего напряжения.

Преимущества

• Низкое сопротивление: Всего 2,5 Ом (максимум), что снижает потери в переключаемых цепях.
• Высокая скорость переключения: Время включения/выключения составляет 250нс/350нс (максимум), что делает его подходящим для высокоскоростных приложений.
• Широкий диапазон питающего напряжения: Поддерживает как однополярное (+4,5В до +36В), так и двухполярное питание (±4,5В до ±20В).

Недостатки

• Ограничение по температуре: Рабочий температурный диапазон составляет от 0°C до +70°C, что делает его менее подходящим для применения в условиях экстремального холода или жары.
• Параметры утечки: Максимальный ток утечки составляет 500 пА, что может быть критическим фактором в особо чувствительных схемах.

Типовое использование

• Системы аналогового мультиплексирования
• Блоки обработки сигналов
• Контроль и управление сигналами линий передачи данных
• Аналоговые и микропроцессорные системы

Рекомендуемые применения

• Измерительные приборы и системы
• Системы тестирования и контроля
• Аудиосистемы
• Инструментальные усилители

Основные технические характеристики

• Тип переключателя: SPST-NC
• Конфигурация мультиплексора/демультиплексора: 1:1
• Количество переключателей: 4
• Сопротивление "включено" (R_on) (макс): 2,5 Ом
• Совпадение каналов (ΔRon): 100 мОм
• Питающее напряжение: от 4,5В до 36В (однополярное), от ±4,5В до ±20В (двухполярное)
• Время включения/выключения (макс): 250нс/350нс
• Пропускная частота (-3дБ): -
• Заряд инжекции: 120 пК
• Ёмкость переключателя (CS(off), CD(off)): 55 пФ, 55 пФ
• Ток утечки (IS(off)) (макс): 500 пА
• Кроссток: -59дБ при 1 МГц
• Рабочая температура: от 0°C до 70°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 16-SSOP (ширина 0.209", 5.30 мм)

Возможные аналоги

• MAX4601CPA+ - Аналогичный компонент в корпусе DIP
• TS5A3159 от Texas Instruments - Одноканальный SPDT аналоговый переключатель с низким сопротивлением и быстрым временем отклика.
• ADG407BRUZ от Analog Devices - 8-канальный аналоговый мультиплексор с высоким быстродействием.

Заключение

MAX4601CAE+ является отличным выбором для различных систем аналогового переключения и мультиплексирования благодаря низкому сопротивлению, высокому быстродействию и широкому диапазону питающих напряжений. Однако следует учитывать ограничения по рабочей температуре и току утечки при использовании в чувствительных к параметрам системах.
