MAX4314ESD+ от Analog Devices / Maxim Integrated

Общее описание

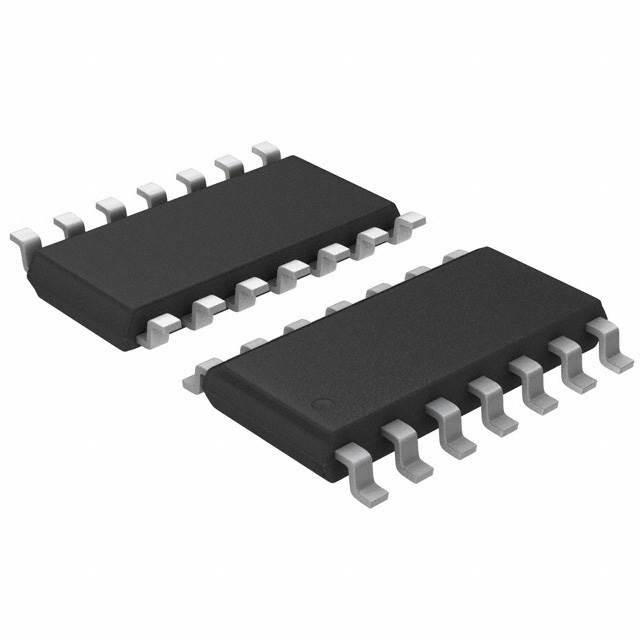

MAX4314ESD+ представляет собой высокоскоростной многоцелевой операционный усилитель с возможностью мультиплексирования 4:1, предназначенный для использования в видеосистемах и приложениях, требующих высокой скорости и низкого уровня искажений. Корпус устройства выполнен в форм-факторе 14-SOIC, что упрощает его монтаж на печатную плату.

Преимущества

• Высокая скорость: Ширина полосы составляет 127 МГц, что позволяет использовать компонент в высокоскоростных видеосистемах.
• Rail-to-Rail выводы: Обеспечивает полное использование напряжения питания, что улучшает точность и улучшает качество сигнала.
• Низкое энергопотребление: Потребляемый ток составляет всего 6.9 мА, что снижает общее энергопотребление системы.
• Высокая скорость нарастания сигнала: 430 В/мкс, что позволяет получить качественную воспроизведенную картину даже при быстрых изменениях сигнала.

Недостатки

• Высокочастотное использование: Может потребоваться тщательный расчет и планирование схемы для предотвращения высокочастотных помех.
• Чувствительность к питанию: Потребуется качественное и стабильное питание для предотвращения искажений.

Типовое использование

• Видеоусиление и распределение: Идеально подходит для сложных видеосистем, домашних кинотеатров, профессионального видеомонтажа и обработки видеосигналов.
• Коммутация видеосигналов: Использование в видеокоммутаторах и переключателях.
• Авиационные и медицинские приборы: В системах, где требуется высокая точность и меньшие искажения сигнала.

Рекомендации по применению

• Питание: Напряжение питания должно находиться в диапазоне 4-10.5 В (одностороннее) или ±2-5.25 В (двустороннее).
• Стабилизация питания: Рекомендуется использовать фильтрующие конденсаторы для улучшения чистоты сигнала и уменьшения шумов.
• Размещение на плате: При проектировании печатной платы учитывать размещение для минимизации помех, использовать экранирование при необходимости.

Основные технические характеристики

• Выходной тип: Rail-to-Rail
• Количество каналов: 1
• Ширина полосы ( –3dB): 127 МГц
• Скорость нарастания сигнала: 430 В/мкс
• Потребляемый ток: 6.9 мА
• Максимальный выходной ток (на канал): 95 мА
• Напряжение питания: 4-10.5 В (одностороннее), ±2-5.25 В (двустороннее)
• Тип монтажа: Поверхностный монтаж
• Корпус / Размер: 14-SOIC (0.154", 3.90 мм ширина)
• Тип упаковки поставщика: 14-SOIC

Возможные аналоги

• AD8184 от Analog Devices: Видеопереключатель и мультиплексор 4:1 с аналогичными характеристиками.
• LMH6572 от Texas Instruments: Видеомультиплексор 4:1 с высоким быстродействием, который может заменить MAX4314ESD+ в некоторых приложениях.
