MAX396EWI+

Вот подробное описание для компонента MAX396EWI+ от Analog Devices / Maxim Integrated:

MAX396EWI+

Общее описание

MAX396EWI+ представляет собой мультиплексор 16:1, созданный для применения в аналоговых и смешанных цифрово-аналоговых системах. Этот интегральный переключатель позволяет коммутировать один из 16 входных аналоговых сигналов на один общий выход, обеспечивая высокую гибкость и надежность.

Преимущества

• Широкий диапазон напряжений питания: Поддерживает работу при одно- и двуполярном питании.
• Низкий на-резистор (Ron): Обеспечивает минимальное сопротивление в замкнутом состоянии до 100 Ом.
• Высокая линейность и низкий уровень искажений: Идеально подходит для высокоточных приложений.
• Низкий уровень утечек: Минимизирует ток утечки до 100 пА.
• Высокий спектральный диапазон: Предотвращает перекрестные помехи.

Недостатки

• Требуется специальная компоновка: Может потребоваться тщательная компоновка печатной платы для максимальной производительности.
• Несколько ограниченный температурный диапазон: Рабочая температура варьируется от -40 °C до 85 °C.

Типовое использование

• Сбор данных: Использование в системах сбора данных для выборки различных аналоговых сигналов.
• Медицинская аппаратура: Применение в медицинских устройствах для коммутации датчиков.
• Автоматизированные тестовые системы: Используется в автоматизированных системах тестирования и измерения.
• Аудио и видео оборудование: Применяется для коммутирования сигналов в аудио и видеоаппаратуре.

Рекомендации по применению

1. Печатная плата: Обеспечьте хорошую компоновку плат, учитывая требования к минимизации перекрестных помех и паразитных емкостей.
2. Экранирование: Используйте экранирование для снижения уровня электромагнитных помех (EMI).
3. Фильтрация питания: Обеспечьте адекватную фильтрацию питания для уменьшения шума.

Основные технические характеристики

• Тип переключателя: Мультиплексор 16:1
• Количество цепей: 1
• Сопротивление в замкнутом состоянии (Максимум): 100 Ом
• Диапазон напряжений питания, одно полярное: 2.7V ~ 16V
• Диапазон напряжений питания, двуполярное: ±2.7V ~ 8V
• Время переключения (Ton, Toff) (Максимум): 150ns, 150ns
• Ток утечки (Is(off)) (Максимум): 100 пА
• Рабочая температура: -40°C ~ 85°C

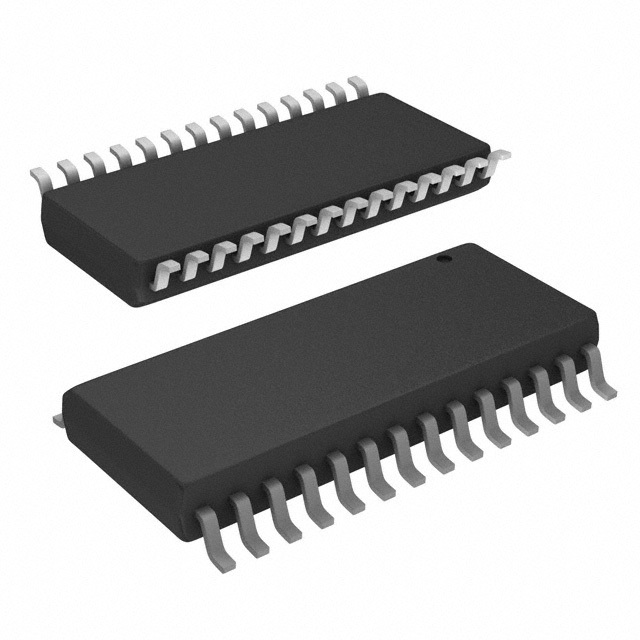

• Исполнение корпуса: 28-SOIC

Возможные аналоги

• ADG706 от Analog Devices
• CD74HC4067 от Texas Instruments
• DG406 от Vishay Siliconix
