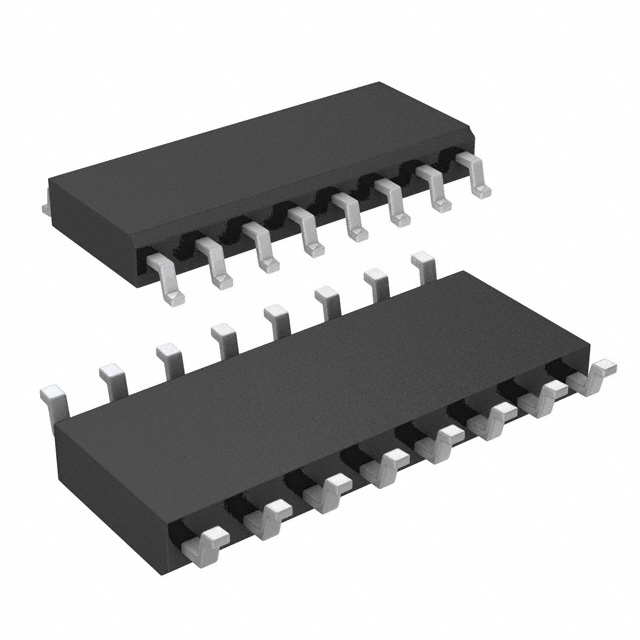

MAX383CSE+

MAX383CSE+ от Analog Devices / Maxim Integrated

Общее описание:
MAX383CSE+ - это аналоговый переключатель с двумя схемами SPDT и сопротивлением на включение 35 Ом. Он предназначен для высокопроизводительных аналоговых и цифровых приложений и поставляется в корпусе 16-SOIC. Этот компонент является частью линейки аналоговых переключателей, мультиплексоров и демультиплексоров компании Analog Devices / Maxim Integrated.

Преимущества:

• Низкое сопротивление на включение (35 Ом), что минимизирует потерю сигнала.
• Высокая скорость переключения (время включения 175 нс, время выключения 100 нс).
• Широкий диапазон входного напряжения: от 3В до 15В для однополярного питания и ±3В до ±8В для двуполярного.
• Малый утечка тока всего 200 пА.
• Низкий уровень межканального перекрестного сигнала (-90 дБ при 1 МГц), что снижает помехи и улучшает качество сигнала.

Недостатки:

• Ограниченный температурный диапазон работы (от 0°C до 70°C), что может быть не подходящим для некоторых промышленных приложений.
• Не предназначен для высокочастотных сигналов, так как не предоставляет данные по полосе пропускания -3 дБ.

Типовое использование:

• Аудио и видеосистемы.
• Аналоговые и цифровые системы передачи данных.
• Переключение тестовых сигналов.
• Медицинские приборы.
• Контрольные системы и измерительные приборы.

Рекомендации по применению:

• Используйте MAX383CSE+ в приложениях, где требуется низкое сопротивление на включение и высокая скорость переключения.
• Обеспечьте надлежащую защиту и охлаждение, чтобы избежать перегрева, особенно если устройство работает вблизи верхнего предела его температурного диапазона.
• Внимательно следите за уровнем питания, чтобы предотвратить выход за пределы допустимого диапазона напряжений.

Основные технические характеристики:

• Тип переключателя: SPDT
• Число схем: 2
• Сопротивление на включение (макс): 35 Ом
• Диапазон однополярного питания: 3В ~ 15В
• Диапазон двуполярного питания: ±3В ~ ±8В
• Время переключения (макс): 175 нс (включение), 100 нс (выключение)
• Упаковка: 16-SOIC (3.90 мм)

Возможные аналоги:

• MAX353CPE+ от Analog Devices / Maxim Integrated.
• ADG419BNZ от Analog Devices.
• CD74HC4051E от Texas Instruments.

При выборе аналогов внимательно изучите технические характеристики для обеспечения совместимости в вашем проекте.

Используя данный компонент в ваших проектах, вы получите надежное решение для высококачественного переключения сигналов, обеспечив минимальные потери и высокую скорость работы системы.
