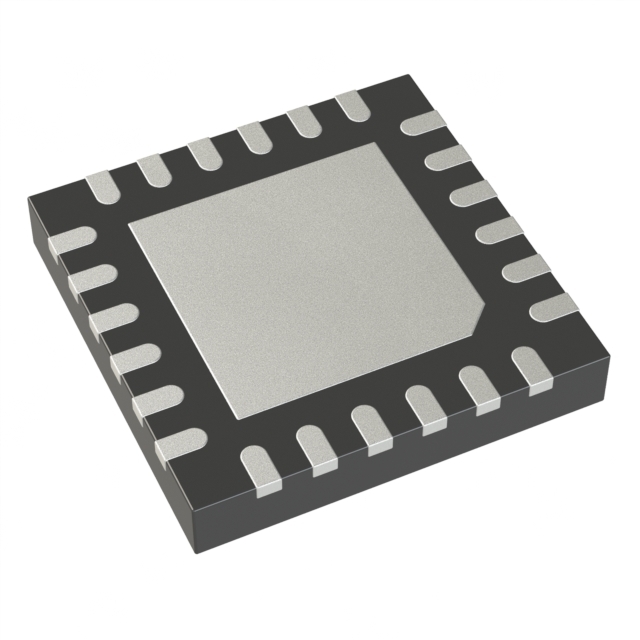

MAX3740AETG+T от Analog Devices / Maxim Integrated

MAX3740AETG+T - это интегральная микросхема драйвера лазерного диода (LD) высокой скорости, предназначенная для использования в волоконно-оптических системах передачи данных.

Общее Описание

MAX3740AETG+T обеспечивает высокую скорость передачи данных до 3.2 Гбит/с и поддерживает широкий диапазон напряжений питания от 2.97 В до 3.63 В. Он идеально подходит для употребления в диаграммах управления лазерными диодами в телекоммуникационных системах.

Преимущества

• Высокая скорость: Позволяет передавать данные со скоростью до 3.2 Гбит/с.
• Эффективность: Низкое энергопотребление, что предпочтительно для мобильных и компактных устройств.
• Широкий диапазон напряжений питания: Работает от 2.97 В до 3.63 В, что делает его гибким для различных приложений.
• Компактный размер: Доступен в маленьком корпусе 24-TQFN (4x4 мм), что облегчает интеграцию в плотные схемы.

Недостатки

• Ограниченная температура эксплуатации: Рабочая температура от -40°C до 85°C может ограничить использование в экстремальных условиях.

Типовое Использование

• Волоконно-оптические системы связи
• Телекоммуникационные устройства
• Трансиверы для высокоскоростных сетей
• Волоконно-оптические передатчики

Рекомендации по Применению

1. Стабилизация Питания: Обеспечьте стабильность напряжения питания в пределах 2.97 В — 3.63 В для надежной работы устройства.
2. Термическое Управление: Позаботьтесь о достаточном охлаждении, особенно в плотных установках для предотвращения перегрева.
3. Соприсбирище Сигналов: Используйте рекомендованные схемы соприсбирища для минимизации шумов и помех.

Основные Технические Характеристики

• Скорость передачи данных: до 3.2 Гбит/с
• Количество каналов: 1
• Напряжение питания: 2.97 В — 3.63 В
• Потребляемый ток: 55 мА
• Модуляционный ток: 15 мА
• Базовый ток: 15 мА
• Рабочая температура: -40°C ~ 85°C
• Корпус: 24-TQFN (4x4 мм)

Возможные Аналоги

• ONET4291VA от Texas Instruments: Подобный драйвер лазерного диода с аналогичными характеристиками.
• ADN2526 от Analog Devices: Высокоскоростной лазерный драйвер для волоконно-оптических систем связи.
• LT3905 от Analog Devices: Драйвер для лазерных диодов с высокой скоростью передачи данных.

Надеюсь, это описание поможет вам правильно выбрать и использовать MAX3740AETG+T в ваших проектах.
