MAX3736ETE+T

MAX3736ETE+T от Analog Devices / Maxim Integrated

Общее описание

MAX3736ETE+T — это высокоскоростной драйвер лазерных диодов от компании Analog Devices / Maxim Integrated, предназначенный для использования в передатчиках оптического волокна. Он поддерживает передачу данных со скоростью до 3.2 Гбит/с и предоставляет функции точного управления током модуляции и смещения, обеспечивая высокую производительность и надежность работы лазерных диодов.

Преимущества

• Высокая скорость передачи данных: Поддержка до 3.2 Гбит/с, что делает этот драйвер идеальным для высокоскоростных оптических передатчиков.
• Широкий диапазон напряжения питания: От 2.97 В до 3.63 В, что обеспечивает гибкость в различных приложениях.
• Низкое энергопотребление: Ток потребления составляет всего 22 мА, что способствует увеличению энергоэффективности.

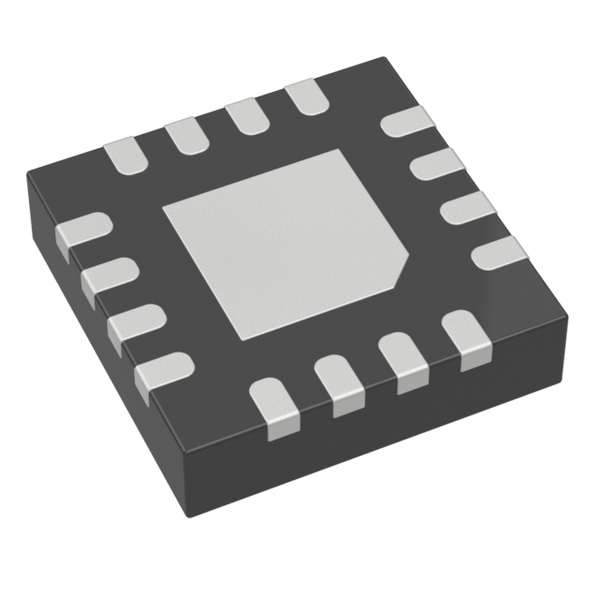

• Компактный корпус: 16-выводный корпус TQFN (3x3 мм) упрощает интеграцию в схемы с ограниченным пространством.

Недостатки

• Ограниченный диапазон рабочих температур: От -40°C до +85°C, что может быть ограничением для приложений в экстремальных условиях.

Типовое использование

• Оптические передатчики для сетей передачи данных
• Чипы для трансиверов и модулей SFP
• Системы связи на больших расстояниях
• Высокоскоростные телекоммуникационные системы

Рекомендации по применению

• Используйте данный драйвер в комбинированных системах оптической связи, где требуется высокая скорость передачи данных.
• Убедитесь в правильном выборке схемы охлаждения в зависимости от условий эксплуатации для обеспечения стабильной работы в заданном температурном диапазоне.
• Обратитесь к технической документации и типовым схемам подключения для минимизации ошибок при проектировании.

Основные технические характеристики

• Скорость передачи данных: до 3.2 Гбит/с
• Количество каналов: 1
• Напряжение питания: от 2.97 В до 3.63 В
• Ток потребления: 22 мА
• Ток модуляции: 85 мА
• Ток смещения: 100 мА
• Рабочая температура: от -40°C до +85°C
• Корпус: 16-TQFN (3x3 мм)

Возможные аналоги

• MAX3735AETE+T: Похожий драйвер от той же компании с немного другими параметрами и характеристиками.
• MIC3000BM: Драйвер от Microchip Technology с аналогичными характеристиками.
• HSDL-9100-021: Драйвер от Broadcom для оптических приложений с высокоскоростной передачей данных.

Заключение

MAX3736ETE+T от Analog Devices / Maxim Integrated — это отличное решение для высокоскоростных оптических передатчиков, обеспечивающее надежную и эффективную работу лазерных диодов при высоких скоростях передачи данных. Его компактный корпус и низкое энергопотребление делают его идеальным выбором для современных телекоммуникационных систем и сетей передачи данных.
