MAX3538UTC+

MAX3538UTC+ от Analog Devices / Maxim Integrated

Общее описание

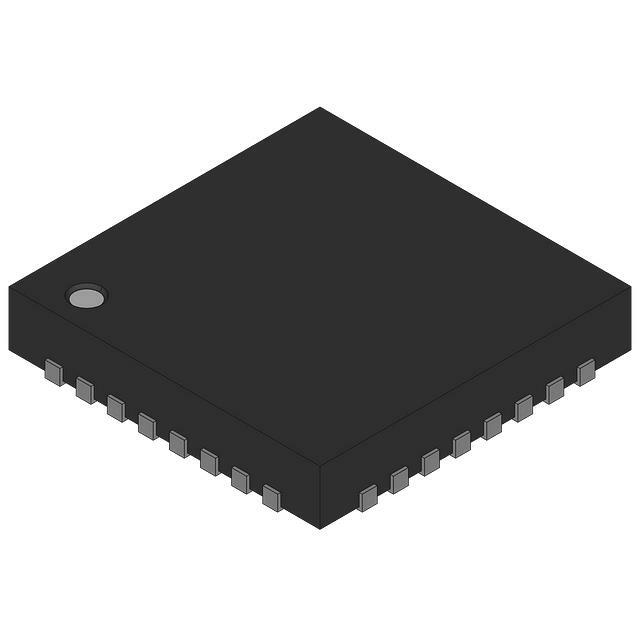

MAX3538UTC+ — это высокопроизводительный интегральный усилитель мощности (RF Power Amplifier) от компании Analog Devices / Maxim Integrated. Данный компонент предназначен для широкого спектра применения в области радиочастотных систем, обеспечивая эффективное усиление сигнала в диапазоне частот от 50 до 878 МГц. Устройство выполнено в компактном корпусе типа 12-TQFN (4x4 мм).

Преимущества

• Высокая производительность: Обеспечивает высокий коэффициент усиления и низкий уровень шума, что делает его идеальным для широкого диапазона применений.
• Компактный размер: Корпус 12-TQFN (4x4 мм) обеспечивает минимальное занимаемое место на плате, что важно для компактных устройств.
• Широкий диапазон частот: Подходит для использования в разных радиочастотных системах, от 50 МГц до 878 МГц.

Недостатки

• Требует точного согласования: Для достижения оптимальной производительности необходимо правильно настроить согласование.
• Ограниченный диапазон рабочих температур: Устройство может иметь ограниченный температурный диапазон эксплуатации, что необходимо учитывать при проектировании оборудования.

Типовое использование

• Усиление сигналов в радиочастотных системах
• Приложения в беспроводных коммуникациях
• Усилители для GPS-приемников
• Устройства IoT
• Системы медицинской диагностики

Рекомендации по применению

1. Точное согласование: Следует внимательно подойти к согласованию входных и выходных цепей для достижения максимальной производительности и минимизации потерь.
2. Адекватное охлаждение: Обеспечьте соответствующее охлаждение устройства, особенно при работе на высоких уровнях мощности.
3. Компактное монтажное пространство: Учитывайте размеры корпуса 12-TQFN при проектировании платы.

Технические характеристики

• Частотный диапазон: 50МГц ~ 878МГц
• Мощность на точке 1dB компрессии (P1dB): 4dBm
• Коэффициент усиления: 15.7dB
• Уровень шума: 5dB
• Напряжение питания: 4.75V ~ 5.25V
• Потребляемый ток: 48mA
• Корпус: 12-TQFN (4x4 мм)

Возможные аналоги

• HMC487LP5E от Analog Devices
• QPA9501 от Qorvo
• BGA713L7 от NXP Semiconductors

Заключение

MAX3538UTC+ от Analog Devices / Maxim Integrated — это мощный и компактный радиочастотный усилитель, который найдет свое применение в разнообразных радиочастотных приложениях. Благодаря своим высоким техническим характеристикам и компактным размерам, он является отличным выбором для проектировщиков, стремящихся оптимизировать свои устройства.
