MAX35104ETL+

MAX35104ETL+ от Analog Devices / Maxim Integrated

Общее описание

MAX35104ETL+ — это специализированный интегральный микросхемный преобразователь времени пролета в цифровой (Time-to-Digital Converter, TDC), разработанный компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для высокоточного измерения времени, необходимого для прохождения сигнала от источника до приемника, что делает его идеальным для использования в системах ультразвукового измерения, в частности, для измерения расхода жидкостей и газов.

Преимущества

• Высокая точность: Обеспечивает высокую точность измерений благодаря низкому дрейфу и высокому разрешению.
• Низкое энергопотребление: Потребляет всего 62 мкА, что позволяет использовать его в энергосберегающих приложениях, таких как батарейные устройства.
• Компактность: Выполнен в компактном корпусе 40-TQFN (5x5 мм), что упрощает интеграцию в устройства с ограниченным пространством на плате.
• Широкий диапазон температур: Работает в температурном диапазоне от -40°C до 85°C, что позволяет использовать его в различных условиях окружающей среды.

Недостатки

• Требуется специализированная настройка: Для достижения максимальной точности может понадобиться тщательная настройка и калибровка.
• Ограниченная область применения: Преимущественно используется в специфических измерительных системах, таких как ультразвуковые расходомеры.

Типовое использование

• Ультразвуковые расходомеры для измерения расхода жидкостей
• Газовые счетчики
• Ультразвуковые датчики уровня жидкости
• Времяпролетные системы измерения расстояния

Рекомендации по применению

• Калибровка: Для обеспечения максимальной точности измерений рекомендуется проведение регулярной калибровки системы.
• Экранирование: При использовании в условиях значительных электромагнитных помех следует обеспечить экранирование компонентов и соединений.
• Тепловое управление: Для стабильной работы в условиях высоких температур может понадобиться организация соответствующего отвода тепла.

Основные технические характеристики

• Тип: Преобразователь времени пролета в цифровой (TDC)
• Тип входа: CMOS
• Тип выхода: CMOS
• Ток потребления: 62 мкА
• Диапазон рабочих температур: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMD)

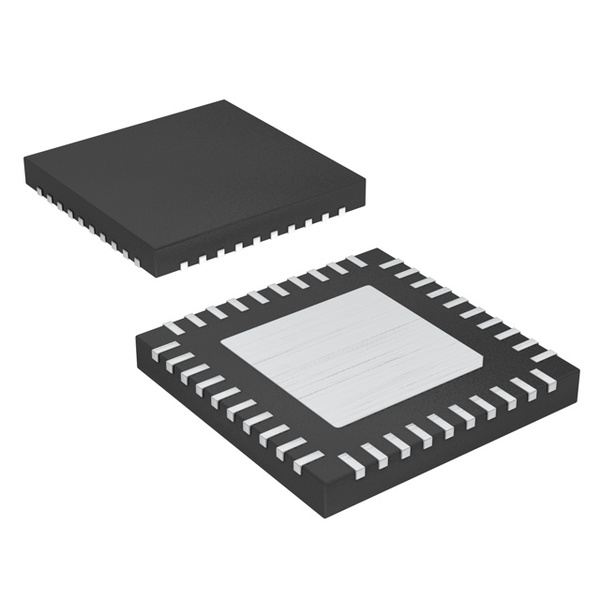

• Корпус: 40-WFQFN с открытой нижней панелью
• Корпус устройства: 40-TQFN (5x5 мм)

Возможные аналоги

• MAX35101: Также предназначен для ультразвуковых измерений, но предлагает другие функциональные возможности.
• TDC7200 от Texas Instruments: Подобный TDC для аналогичных приложений с немного другими характеристиками.

Этот компонент предоставляет отличные характеристики для построения высокоточных и энергоэффективных измерительных приборов, что делает его востребованным в различных индустриальных и бытовых приложениях.
