MAX337CWI+ от Analog Devices / Maxim Integrated

Общее описание

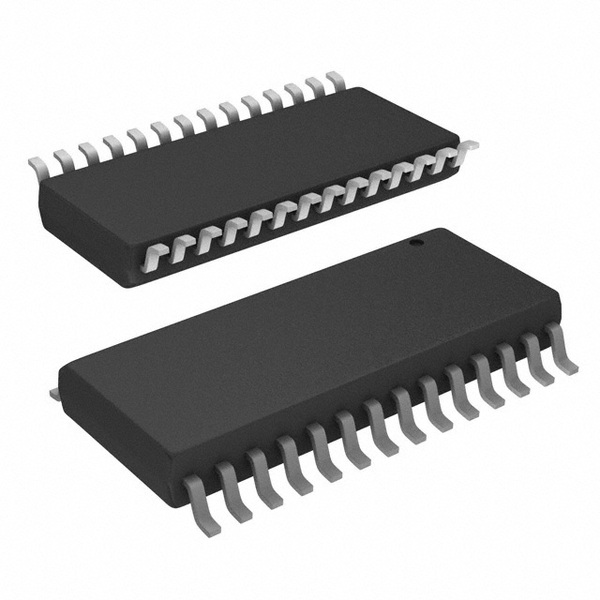

MAX337CWI+ — это двойной 8-канальный аналоговый мультиплексор от компании Analog Devices / Maxim Integrated. Этот компонент предназначен для коммутации аналоговых и цифровых сигналов. Он выполнен в корпусе SOIC-28 (SO-28) и относится к категории аналоговых ключей, мультиплексоров и демультиплексоров.

Преимущества

• Широкий диапазон напряжений питания: Подходит для различных приложений с одно- и двухполярным питанием.
• Низкое сопротивление в открытом состоянии (Ron): Максимальное значение составляет 400 Ом, что минимизирует потери сигнала.
• Высокая скорость коммутации: Время срабатывания составляет всего 500 нс, что обеспечивает быструю обработку сигналов.
• Низкий уровень утечек и канал-к-каналу: Низкие токи утечек (макс. 20 пА) и хорошая изоляция между каналами предотвращают перекрестные помехи.
• Простота монтажа: Поверхностный монтаж обеспечивает простоту интеграции в проекты.

Недостатки

• Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C может не подходить для экстремальных условий эксплуатации.
• Сопротивление в открытом состоянии: В некоторых прецизионных приложениях сопротивление 400 Ом может оказаться слишком высоким.

Типовое использование

• Системы сбора данных
• Устройства медицинского назначения
• Коммутация аналоговых и цифровых сигналов
• Разделение сигналов в аудио- и видеооборудовании
• Многоканальные измерительные системы

Рекомендации по применению

• Разместите компоненты с учетом требования к пространству для обеспечения теплового управления.
• Используйте соответствующие фильтры и экраны для минимизации шумов и перекрестных помех.
• Учтите ограничения по температуре и обеспечьте надлежащие условия эксплуатации.

Основные технические характеристики

• Количество каналов: 2 (двойной мультиплексор 8:1)
• Сопротивление в открытом состоянии: 400 Ом (макс)
• Напряжение питания, одно: 4.5V ~ 20V
• Напряжение питания, двуполярное: ±4.5V ~ 20V
• Время переключения (Ton, Toff): 500 нс макс.
• Утечка тока (IS(off)): 20 пА макс.
• Тип корпуса: SOIC-28 (0.295", 7.50 мм ширина)
• Рабочая температура: от 0°C до 70°C

Возможные аналоги

• MAX338CWI+: Подобный мультиплексор с аналогичными характеристиками.
• ADG1408BRUZ от Analog Devices: Мультиплексор с более низким сопротивлением в открытом состоянии.
• CD74HC4051M96 от Texas Instruments: Более дешевый аналог, который может подойти для менее критичных приложений.
