MAX336EPI+

MAX336EPI+ от Analog Devices / Maxim Integrated

Общее описание

MAX336EPI+ - это аналоговый мультиплексор с конфигурацией 16:1 от компании Analog Devices / Maxim Integrated. Данное устройство предназначено для выбора одного из 16 входных каналов и передачи его сигнала на выходной канал. Этот мультиплексор идеально подходит для широкого спектра приложений, требующих управления аналоговыми сигналами. Устройства серии MAX336 работают от двухполярного или однополярного источника питания и имеют низкий уровень сопротивления в открытом состоянии.

Преимущества

• Высокая функциональность: Мультиплексор 16:1 позволяет экономить площадь на плате и упрощает схему.
• Широкий диапазон питающих напряжений: Поддержка однополярных и двухполярных источников питания (от ±4,5 В до ±20 В или от 9 В до 40 В).
• Низкое сопротивление канала: Максимальное сопротивление в открытом состоянии составляет 400 Ом, что минимизирует потери сигнала.
• Низкий уровень утечки тока: Максимальный ток утечки составляет всего 20 пА, что особенно важно для высокочастотных и точных аналоговых сигналов.
• Широкий температурный диапазон: Работает в диапазоне от -40°C до 85°C.

Недостатки

• Пакетирование: Доступен в корпусе 28-PDIP, который может занимать значительное место на плате для некоторых приложений.
• Сопротивление канала: Хотя 400 Ом считается низким для большинства применений, в некоторых высококачественных аудио или точных измерительных системах это может быть критичным.

Типовое использование

• Аналоговые коммутаторы и селекторы
• Медицинское оборудование и устройства измерения
• Аудиосистемы
• Системы сбора данных
• Автоматическое тестирование и диагностика оборудования

Рекомендации по применению

• Использование демпфирующих резисторов: Чтобы минимизировать отражения и улучшить качество сигнала, рассмотрите использование демпфирующих резисторов на входах и выходах мультиплексора.
• Защита от всплесков напряжения: При работе в условиях, где возможны перепады напряжения, используйте защитные элементы, такие как TVS-диоды, для предотвращения повреждений.
• Обратная связь: Если возможно, используйте обратную связь в вашей схеме для улучшения точности и снижения шума.

Основные технические характеристики

• Конфигурация: 16:1
• Сопротивление в открытом состоянии: до 400 Ом
• Диапазон питающих напряжений: ±4,5 В ~ ±20 В или 9 В ~ 40 В
• Время переключения: 500 нс
• Утечка тока: до 20 пА
• Входная/выходная емкость: 2 пФ (CS(off)), 20 пФ (CD(off))
• Температурный диапазон: -40°C ~ 85°C

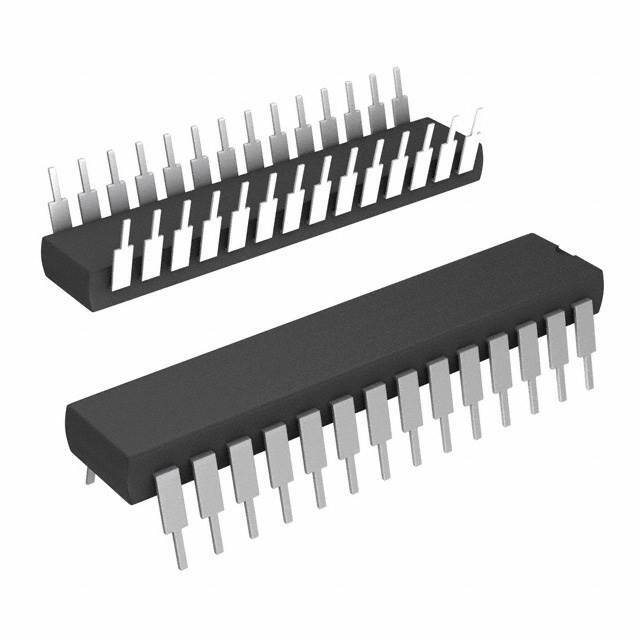

• Корпус: 28-PDIP (0.600", 15.24 мм)

Возможные аналоги

• CD74HC4067 от Texas Instruments
• ADG706BRUZ от Analog Devices Inc.
• MAX4617CSE+ от Analog Devices / Maxim Integrated

Таким образом, MAX336EPI+ - это универсальное и надежное решение для приложений, требующих надежного управления и обработки аналоговых сигналов.
