MAX33250EELC+

MAX33250EELC+ от Analog Devices / Maxim Integrated

Общее описание

MAX33250EELC+ – это высокоинтегрированный трансивер RS-232 с гальванической развязкой, разработанный компанией Analog Devices / Maxim Integrated. Данное устройство предназначено для использования в промышленных и коммерческих приложениях, требующих надежной синхронизации и устойчивости к электромагнитным помехам.

Преимущества

• Гальваническая развязка: Обеспечивает высокую надежность и защиту от перенапряжений.

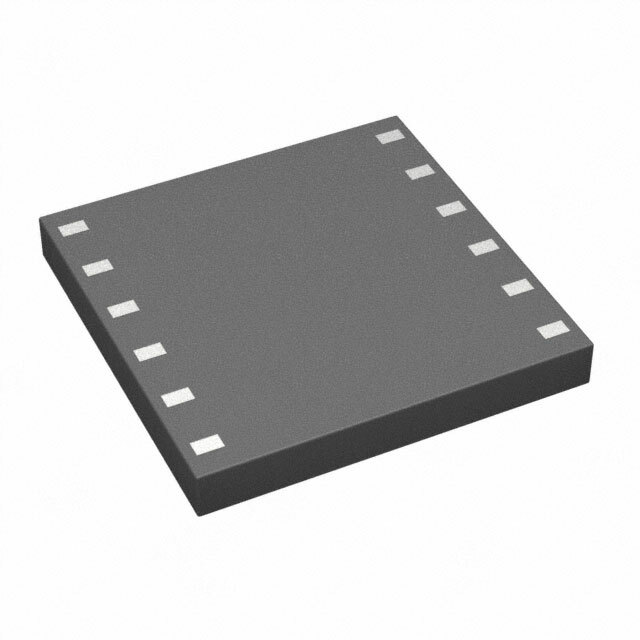

• Компактный корпус: 12-LGA (6x6 мм) для удобства монтажа и уменьшения занимаемой площади на плате.
• Широкий диапазон питания: 3V до 5.5V, что обеспечивает гибкость в различных применениях.
• Выдерживает экстремальные температуры: Рабочая температура от -40°C до +85°C.

Недостатки

• Ограниченная пропускная способность: Максимальная скорость передачи данных 1 Мбит/с.
• Специфическая область применения: Ограниченное использование в приложениях, где не требуется гальваническая развязка.

Типовое использование

• Промышленные системы управления и автоматизации
• Медицинское оборудование
• Коммуникационные системы
• Устройства измерения и контроля

Рекомендации по применению

Для обеспечения максимальной производительности и надежности работы:

• Разместите устройство как можно ближе к интерфейсным разъемам, чтобы минимизировать длину проводников.
• Используйте высококачественные конденсаторы и резисторы для фильтрации и защиты.
• Обеспечьте должное охлаждение в пределах рабочего температурного диапазона.

Основные технические характеристики

• Количество драйверов/приемников: 2/2
• Дуплекс: Полный
• Гистерезис приемника: 500 мВ
• Максимальная скорость передачи данных: 1 Мбит/с
• Напряжение питания: 3V до 5.5V
• Рабочая температура: -40°C до +85°C
• Монтаж: Поверхностный монтаж (SMD)
• Тип корпуса: 12-LGA (6x6 мм)

Возможные аналоги

• ADM3251EARWZ от Analog Devices – полный дуплексный RS-232 трансивер со встроенной гальванической развязкой.
• ISO3080DW от Texas Instruments – изолированный RS-232 трансивер с похожими характеристиками.

Заключение

MAX33250EELC+ от Analog Devices / Maxim Integrated предоставит вам надежное решение для изолированной передачи данных по интерфейсу RS-232, обеспечивая защиту от шумов и перенапряжений, а также удобство монтажа в компактных устройствах.
