MAX3292CSD+

MAX3292CSD+ от Analog Devices / Maxim Integrated

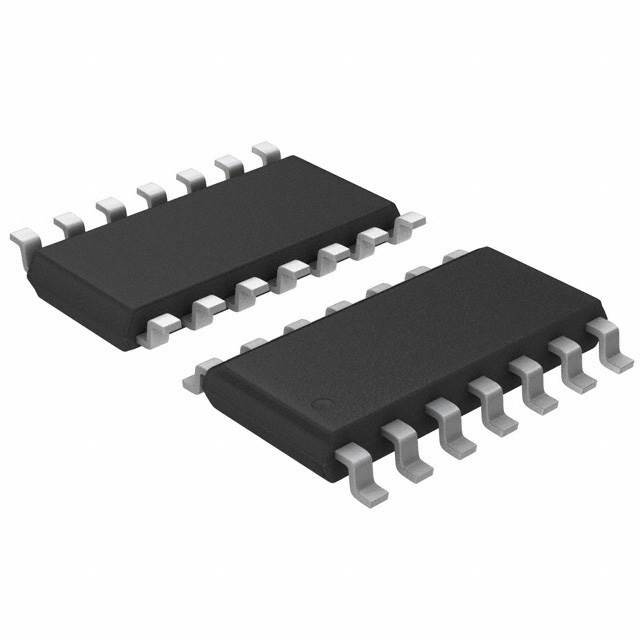

Общее описание: MAX3292CSD+ — это высокопроизводительный одноканальный трансивер, предназначенный для использования в полнодуплексных системах передачи данных по интерфейсам RS485 и RS422. Он поддерживает передачи данных на скорости до 10 Мбит/с и работает при напряжении питания от 4,75 В до 5,25 В. Устройство поставляется в компактном корпусе SOIC-14.

Преимущества:

• Высокая скорость передачи данных (до 10 Мбит/с)
• Поддержка передачи данных на расстояния до 4000 футов (около 1200 метров)
• Защита от перенапряжений и помех
• Улучшенная устойчивость к электромагнитным и электростатическим воздействиям
• Компактный корпус для удобного монтажа

Недостатки:

• Ограниченный диапазон рабочих температур (от 0°C до 70°C)
• Не поддерживает питание более чем 5,25 В

Типовое использование:

• Системы автоматизации и управления
• Промышленные системы связи
• Сетевые интерфейсы
• Телеметрические системы
• Периферийные устройства для компьютеров

Рекомендации по применению:

1. Убедитесь, что напряжение питания находится в диапазоне от 4,75 В до 5,25 В.
2. Используйте переходные конденсаторы близко к выводам питания устройства для снижения шума.
3. Соблюдайте правила монтажа для поверхностного монтажа (SOIC-14).
4. Для обеспечения максимальной производительности используйте экранированный кабель.

Основные технические характеристики:

• Тип устройства: Трансивер
• Протокол: RS422, RS485
• Количество драйверов/приемников: 1/1
• Тип дуплекса: Полнодуплексный (Full Duplex)
• Гистерезис приемника: 35 мВ
• Скорость передачи данных: 10 Мбит/с
• Напряжение питания: 4,75 В ~ 5,25 В
• Диапазон рабочих температур: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж
• Корпус/Размеры: SOIC-14 (3,90 мм шириной)

Возможные аналоги:

• SN75179BP от Texas Instruments
• ADM485ARZ от Analog Devices
• SP485EEN-L от MaxLinear
• LTC485CN8#PBF от Analog Devices

Эти общие сведения помогут вам лучше понять, как использовать и интегрировать MAX3292CSD+ в ваши проекты.
