MAX3232EEUE от Analog Devices / Maxim Integrated

Общее описание

MAX3232EEUE — это высокопроизводительный преобразователь уровней интерфейса, разработанный для обеспечения эффективной и надежной передачи данных по стандарту RS-232. Компонент производится компанией Analog Devices / Maxim Integrated и предназначен для преобразования сигналов TTL/CMOS в уровни RS-232 и обратно. MAX3232EEUE используется в различных портативных и стационарных устройствах, таких как компьютеры, терминалы, модемы и коммуникационные системы.

Преимущества

• Широкий диапазон питающих напряжений: Работает при напряжении питания от 3 В до 5.5 В, что делает его универсальным для использования в различной электронике.
• Высокая скорость передачи данных: Поддерживает скорость передачи данных до 250 Кбод, что достаточно для большинства стандартных применений RS-232.
• Энергоэффективность: Низкое энергопотребление благодаря внутренней реализации с использованием драйверов с зарядовой насосной схемой.
• Компактный корпус: Поставляется в компактном корпусе TSSOP-16, что позволяет экономить место на плате.

Недостатки

• Ограниченная рабочая температура: Диапазон рабочих температур ограничен от -40°C до +85°C, что может быть недостаточным для некоторых экстремальных условий эксплуатации.

Типовое использование

• Преобразование уровней сигналов между микроконтроллерами и устройствами с интерфейсом RS-232.
• Интерфейсы коммуникационных систем.
• Компьютерные и периферийные устройства.
• Промышленные системы управления.

Рекомендации по применению

• Обеспечить надлежащее питание в диапазоне от 3 В до 5.5 В.
• Использовать для передачи данных с максимальной скоростью 250 Кбод.
• Монтировать на плату с соблюдением требований к условиям работы и температурному режиму.

Основные технические характеристики

• Протокол: RS-232
• Число передатчиков/приемников: 2/2
• Дуплекс: Полный
• Гистерезис приемника: 500 мВ
• Скорость передачи данных: до 250 Кбод
• Напряжение питания: 3 В ~ 5.5 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж

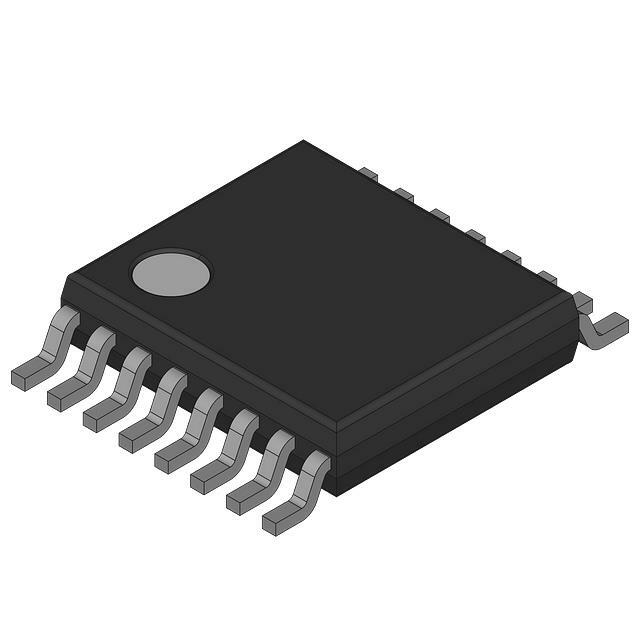

• Корпус: 16-TSSOP (0.173", ширина 4.40 мм)
• Производитель: Analog Devices / Maxim Integrated

Возможные аналоги

• MAX3232CSE: От Maxim Integrated, аналогичный компонент с несколько другими характеристиками (например, корпус).
• ADM202EARNZ: От Analog Devices, аналог этого преобразователя уровней.
• SP3232EEN-L/TR: От Sunplus Innovation Technology, аналогичный компонент по функциональности.

Использование MAX3232EEUE позволяет инженерам и разработчикам легко и эффективно интегрировать интерфейс RS-232 в современную электронику, обеспечивая надежное и стабильное превращение сигналов.
