MAX3232EEAE+

Общее описание

MAX3232EEAE+ - это двухканальный приемопередатчик (трансивер) с интегрированным драйвером/приемником RS232, разработанный компанией Analog Devices / Maxim Integrated. Этот компонент идеально подходит для приложений, где требуется преобразование уровней сигналов между TTL/CMOS логикой и сигналами RS232.

Преимущества

1. Широкий диапазон питающих напряжений: Поддержка от 3 В до 5.5 В для гибкости интеграции.
2. Высокая скорость передачи данных: Быстрая передача до 250 кбит/с.
3. Компактный корпус: 16-выводной SSOP корпус для экономии места на плате.
4. Энергосбережение: Низкий ток потребления в режиме ожидания.
5. Защита от статического электричества: Встроенная защита до ±15кВ для повышения надежности.

Недостатки

1. Ограниченная монтажная гибкость: Доступен только в корпусе SSOP, что может ограничить выбор решений по монтажу для некоторых приложений.
2. Ограничение температуры: Рабочий диапазон от -40°C до +85°C может быть недостаточным для некоторых экстремальных условий.

Типовое использование

1. Интерфейсы связи: Конвертирование сигналов между микроконтроллерами и RS232.
2. Сетевые устройства: Применение в сетевых средствах, где важен надежный обмен данными.
3. Промышленная автоматизация: Системы управления и мониторинга с требованиями к долговечности и стабильной работе при переменных климатических условиях.
4. Потребительская электроника: Например, ПК, принтеры и модемы.

Рекомендации по применению

1. Фильтрующие конденсаторы: Обеспечьте адекватную фильтрацию питания, используя конденсаторы близко к выводам питания.
2. Правильное заземление: Обеспечьте надлежащие соединения с землей для увеличения эффективности защиты от помех.
3. Термические условия: Учитывайте тепловое рассеяние компонента, обеспечивая необходимое охлаждение.
4. Подключение: Следуйте рекомендациям производителя для минимизации помех на линиях связи.

Основные технические характеристики

• Протокол: RS232
• Количество драйверов/приемников: 2/2
• Питающее напряжение: 3В ~ 5.5В
• Скорость передачи данных: до 250 кбит/с
• Рабочая температура: -40°C ~ +85°C

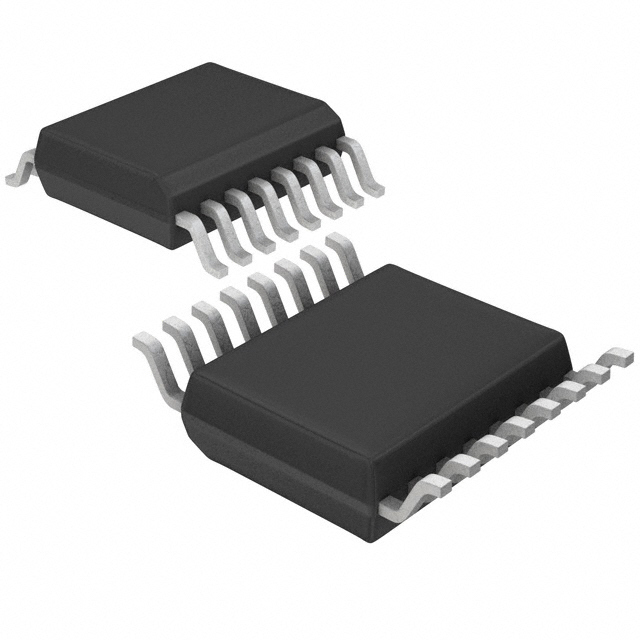

• Корпус: 16-выводной SSOP
• Защита от статического электричества: ±15 кВ (HBM)

Возможные аналоги

1. TI MAX232: Прямой аналог с аналогичными характеристиками.
2. ADM3202 от Analog Devices: Двухканальный приемопередатчик со схожими параметрами.
3. SP232 от Exar: Совместимый аналог по функционалу и энергетическим характеристикам.

Примечание: При выборе компонентов, убедитесь, что их параметры полностью соответствуют вашим требованиям и условиям эксплуатации.
