MAX310EWN+

Общее описание

MAX310EWN+ — это высокоскоростной мультиплексор видео сигналов 8 к 1 от компании Analog Devices/Maxim Integrated. Он предназначен для использования в видеосистемах, где требуется коммутировать несколько видеосигналов к одному выходу с минимальными потерями качества сигнала.

Преимущества

• Высокая скорость переключения: Позволяет быстро коммутировать видеосигналы, обеспечивая стабильное качество изображения.
• Низкое сопротивление в открытом состоянии: Максимальное сопротивление в состоянии проводимости составляет всего 250 Ом, что минимизирует потери сигнала.
• Широкий диапазон напряжений питания: Поддерживает как одиночное питание (9В ~ 36В), так и двойное питание (±4.5В ~ 18В).
• Fомэнтация перед переключением (Break-Before-Make): Обеспечивает защиту от случайных замыканий.

Недостатки

• Ограниченная рабочая температура: Рабочий температурный диапазон от -40°C до +85°C может быть ограничивающим фактором для некоторых применений.
• Сложность в монтаже: Требует поверхностного монтажа (SMD), что может потребовать специального оборудования для установки.

Типовое использование

• Видеонаблюдение
• ТВ и видеопередача
• Медицинские системы визуализации
• Промышленные системы контроля и диагностики

Рекомендации по применению

• Обозначьте порядок подключения: Убедитесь, что правильно выбраны цепи управления для предотвращения одновременного замыкания нескольких путей.
• Используйте рекомендованные источники питания: Для достижения оптимального функционирования используйте источники питания в пределах указанных диапазонов.
• Планируйте охлаждение: Учитывайте тепловыделение компонента и обеспечьте его адекватное охлаждение для сохранения надежности и долговечности.

Основные технические характеристики

• Мультиплексор/Демультиплексор: 8:1
• Напряжение питания, одиночное (V+): 9V ~ 36V
• Напряжение питания, двойное (V±): ±4.5V ~ 18V
• Сопротивление в открытом состоянии (Max): 250 Ом
• Температурный диапазон работы: -40°C ~ +85°C
• Монтаж: Поверхностный монтаж (SMD)

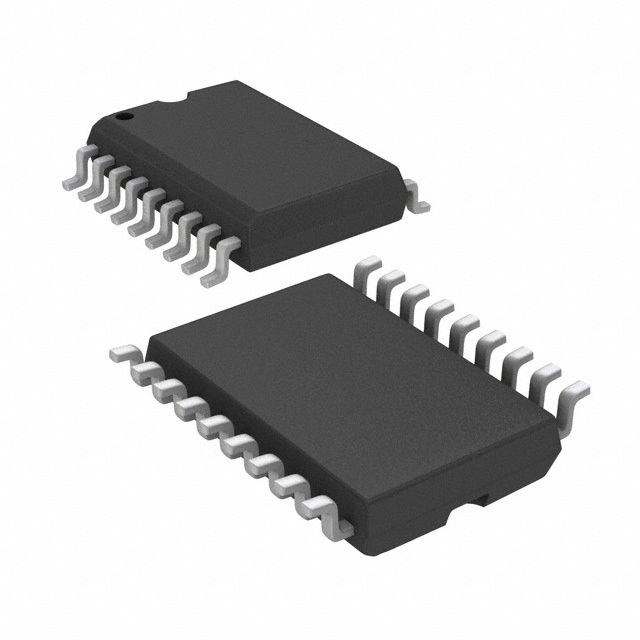

• Корпус: 18-SOIC (7.50 мм ширина)

Возможные аналоги

• ADG1408 от Analog Devices
• CD74HC4051 от Texas Instruments
• DG408 от Vishay
