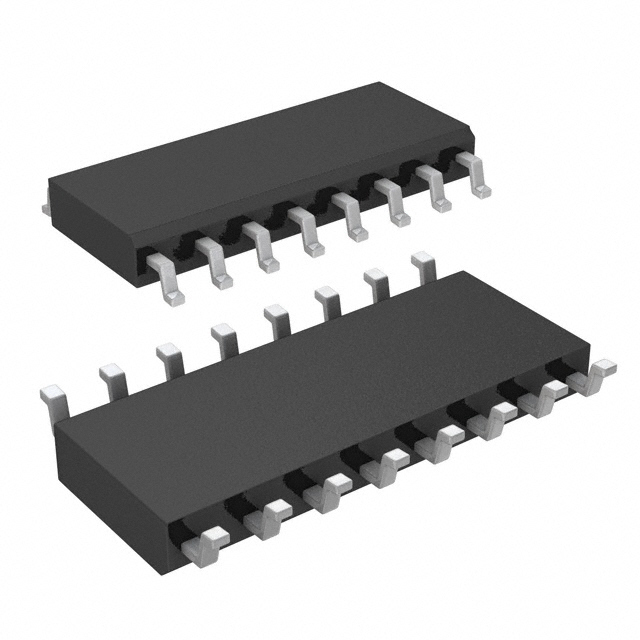

MAX3098EACSE+ от Analog Devices / Maxim Integrated

Общее описание

MAX3098EACSE+ - это универсальный приемопередатчик интерфейсов RS-422 и RS-485, производства компании Analog Devices / Maxim Integrated. Он предназначен для передачи данных на высоких скоростях и в шумных условиях благодаря встроенной защите от электростатических разрядов (ESD). Устройство обеспечивает надежное соединение и высокую стабильность сигнала. Поддержка разнообразных рабочих напряжений и высокопроизводительная архитектура делают его отличным выбором для промышленных и коммерческих приложений.

Преимущества

• Высокая скорость передачи данных: до 32 Мбит/с, что позволяет использовать его в высокоскоростных сетях.
• Защита от электростатических разрядов (ESD): встроенная защита ESD обеспечивает устойчивость к электростатическим разрядам до 15 кВ, защищая оборудование от повреждений.
• Широкий диапазон рабочих напряжений: поддержка питания от 3 В до 5,5 В, что делает его универсальным для различных приложений.
• Низкое потребление энергии: идеально подходит для энергоэффективных приложений.

Недостатки

• Температурный диапазон: ограничен работой в температурном диапазоне от 0°C до +70°C, что может быть неподходящим для некоторых экстремальных условий эксплуатации.

Типовое использование

• Промышленные системы автоматизации
• Системы управления процессами и сбор данных
• Локальные вычислительные сети (LAN)
• Телекоммуникационные устройства
• Периферийные устройства для компьютеров

Рекомендации по применению

• Убедитесь, что напряжение питания находится в пределах 3 В – 5,5 В для стабильной работы.
• Используйте фильтрующие и блокирующие конденсаторы для более стабильной работы устройства, особенно в промышленных приложениях.
• Размещайте устройства и компоненты с защитой от электростатических разрядов в критичных местах схемы для дополнительной защиты.

Основные технические характеристики

• Количество приемников: 3
• Скорость передачи данных: до 32 Мбит/сек
• Напряжение питания: от 3 В до 5,5 В
• Рабочая температура: от 0°C до +70°C
• Уровень защиты от ESD: до ±15 кВ
• Корпус: 16-SOIC (3,90 мм ширина)

Возможные аналоги

• [MAX485](https://www.maximintegrated.com/en/products/interface/transceivers/MAX485.html)
• [SN75176BP](https://www.ti.com/product/SN75176B) от Texas Instruments
• [ADM485](https://www.analog.com/en/products/adm485.html) от Analog Devices

Максимально универсальный и надежный, приемопередатчик MAX3098EACSE+ является предпочтительным выбором для множества различных приложений, где требуется высокая надежность и скорость передачи данных.
