MAX307EUI+

MAX307EUI+ от Analog Devices/Maxim Integrated

Общее описание

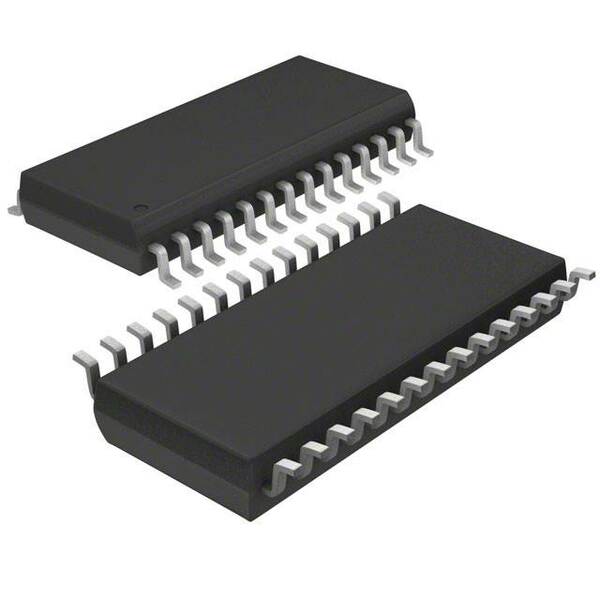

MAX307EUI+ является высокопроизводительным аналоговым мультиплексором/демультиплексором от компании Analog Devices/Maxim Integrated. Он представляет собой двухканальный 8:1 мультиплексор/демультиплексор, что позволяет переключать один из восьми входных сигналов на общий выход. Компонент выполнен в корпусе TSSOP-28, что делает его компактным и удобным для поверхности монтажа.

Преимущества

• Высокое качество сигнала: Низкое сопротивление в открытом состоянии (100 Ом макс.), высокая согласованность каналов и низкое паразитное емкости обеспечивают высокое качество сигнала.
• Широкий диапазон питающего напряжения: Поддержка как одиночного (5В ~ 30В), так и двуполярного (±4.5В ~ 20В) питательных напряжений.
• Быстрое переключение: Время переключения составляет 200нс для включения и 150нс для отключения, что делает устройство подходящим для высокоскоростных применений.
• Высокая изоляция: Низкая взаимная связь между каналами и низкий уровень утечек (500 пА макс.) способствуют минимизации помех.

Недостатки

• Температурный диапазон: Компонент работает в температурном диапазоне от -40°C до 85°C, что может быть недостаточно для экстремальных условий применения.

Типовое использование

• Аудио и видео переключатели
• Системы сбора данных
• Промышленная автоматизация
• Медицинское оборудование

Рекомендации по применению

Для максимальной производительности рекомендуется:

1. Использовать байпасные конденсаторы: Установка байпасных конденсаторов на питающих линиях поможет снизить уровень помех и улучшить стабилизацию питания.
2. Соблюдать проектные нормы: Правильное расположение компонентов на печатной плате и минимизация длины сигнальных трасс поможет снизить паразитные индуктивности и емкости.
3. Защищаться от статического электричества: Устройство должно быть защищено от электростатических разрядов для предотвращения повреждений.

Основные технические характеристики

• Тип переключателя: Мультиплексор/демультиплексор
• Конфигурация: 8:1 (двухканальный)
• Сопротивление в открытом состоянии: 100 Ом (макс.)
• Диапазон питающего напряжения: 5В ~ 30В (однополярное), ±4.5В ~ 20В (двуполярное)
• Время переключения: 200нс (включение), 150нс (выключение)
• Утечка тока: 500 пА (макс.)
• Корпус: TSSOP-28
• Диапазон рабочих температур: от -40°C до 85°C

Возможные аналоги

• ADG408BRUZ от Analog Devices
• CD4051BM96 от Texas Instruments
• MC14051BDR2G от ON Semiconductor

MAX307EUI+ является отличным выбором для тех, кто ищет надежный и высокопроизводительный аналоговый мультиплексор/демультиплексор для своих проектов.
