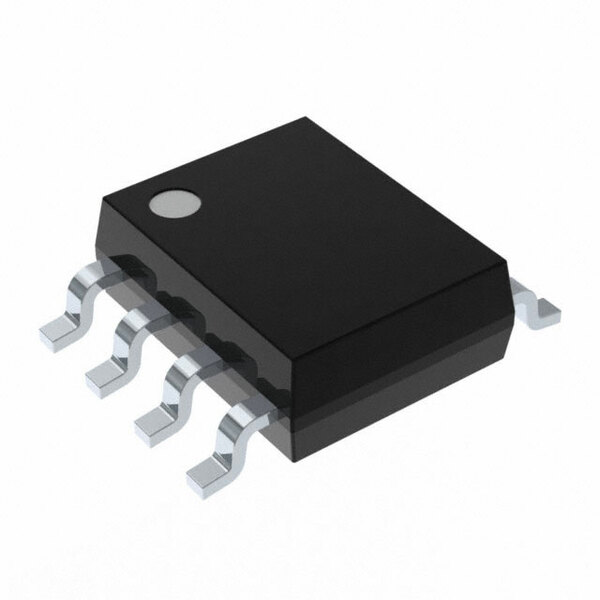

MAX293ESA+

Описание интегральной схемы MAX293ESA+

Производитель: Analog Devices / Maxim Integrated
Номер детали: MAX293ESA+
Категория: Интегральные схемы (ICs) / Фильтры - Активные

Общее описание

MAX293ESA+ представляет собой активный фильтр с переключаемыми конденсаторами производства Analog Devices / Maxim Integrated. Это фильтр эллиптического типа с низкочастотной границей (low-pass) 8-го порядка с частотой среза 25 кГц. Он разработан для интеграции в системы обработки сигналов для фильтрации высокочастотных шумов и гармоник, обеспечивая высокую точность и стабильность.

Преимущества

• Высокая точность: Эллиптический фильтр с высоким коэффициентом подавления помех вне полосы пропускания.
• Удобство интеграции: Выпускается в компактном корпусе SOIC-8, удобном для поверхностного монтажа.
• Широкий диапазон питающего напряжения: Поддерживает как однополярное, так и двуполярное питание.
• Низкий уровень искажений: Обеспечивает минимальные нелинейные искажения в полосе пропускания.

Недостатки

• Сложность настройки: Требует тщательной настройки при проектировании схемы для достижения оптимальных характеристик.
• Ограниченная скорость: Ограниченная частота работы до 25 кГц может быть недостаточной для некоторых высокочастотных применений.

Типовое использование

• Фильтрация аудиосигналов: Удаление высокочастотных шумов из аудиосистем.
• Обработка сигналов: Применение в аналоговых системах для предварительной обработки сигналов перед аналого-цифровым преобразованием.
• Медицинские приборы: Использование в медицинских устройствах для фильтрации биоэлектрических сигналов.

Рекомендации по применению

• Тщательная настройка параметров: Обеспечьте точную настройку внешних компонентов, чтобы добиться желаемых характеристик фильтра.
• Тепловые расчеты: Удостоверьтесь, что теплоотвод соответствует условиям эксплуатации, во избежание перегрева устройства.
• Экранизация и заземление: Используйте экранированные линии и правильное заземление для минимизации электромагнитных помех.

Основные технические характеристики

• Тип фильтра: Эллиптический, низкочастотный, с переключаемыми конденсаторами
• Частота среза: 25 кГц
• Порядок фильтра: 8-й
• Напряжение питания: От 4.75V до 11V (однополярное) или от ±2.375V до ±5.5V (двуполярное)
• Корпус: SOIC-8 (поверхностный монтаж)
• Потребляемый ток: 1.2 мА (типичное значение)

Возможные аналоги

• MAX294: Фильтр эллиптического типа от того же производителя, но с настройкой на другую частоту среза.
• LMF60: Низкочастотный фильтр с переключаемыми конденсаторами от Texas Instruments, с аналогичной функциональностью.
• MF10: Сдвоенный фильтр с переключаемыми конденсаторами от Texas Instruments, имеет возможность гибкой конфигурации.

Заключение

MAX293ESA+ является надежным и высококачественным решением для реализации низкочастотных эллиптических фильтров в различных приложениях. Обладая высокой точностью и широким диапазоном питающего напряжения, он находит применение в аудиосистемах, медицинской технике и системах обработки сигналов.
