MAX280CPA+

MAX280CPA+ от Analog Devices / Maxim Integrated

Общее описание

MAX280CPA+ представляет собой измерительный микросхемный фильтр нижних частот типа Баттерворта с фильтром на переключаемых конденсаторах. Этот компонент позволяет обеспечить точное и стабильное фильтрационное действие на частотах до 20 кГц. В основе микросхемы лежат высококачественные схемы, которые удачно сочетают простоту применения и высокую производительность.

Преимущества

• Высокое качество фильтрации: Прекрасные параметры фильтрации за счет использования топологии Баттерворта и переключаемых конденсаторов.
• Простота использования: Легко подключается и настраивается в различных схемах фильтрации.
• Компактность: Небольшой корпус типа 8-PDIP занимает минимальное пространство на плате.
• Широкий диапазон питающих напряжений: От 4,75В до 16В (или ±2,375В до ±8В), что делает его универсальным для различных проектов.

Недостатки

• Ограниченная частота отсечки: Подходит только для сигналов с частотой до 20кГц, что может не подойти для задач, требующих фильтрации более высокочастотных сигналов.
• Ограниченная полоса прокрутки на переключаемых частотах: Производительность зависит от выбранной частоты переключения, что может потребовать дополнительных настроек.

Типовое использование

• Аналоговая обработка сигналов: Используется в схемах аналоговой обработки для устранения высокочастотных шумов и сигналов.
• Музыкальные приложения: В звуковых системах для фильтрации аудиосигналов.
• Измерительные приборы: В приборах для точного измерения параметров различных сигналов.
• Телеметрия: Применение в различных системах телеметрии, где важна очистка сигнала от шумов.

Рекомендации по применению

• Обеспечивайте правильное подключение питающих напряжений согласно документации.
• Учитывайте температуру эксплуатации для обеспечения стабильности параметров.
• Если требуется фильтрация сигналов с частотой выше 20кГц, рассмотрите альтернативные решения.

Основные технические характеристики

• Тип фильтра: Баттерворт, фильтр нижних частот на переключаемых конденсаторах.
• Частота отсечки: 20кГц.
• Количество фильтров: 1.
• Порядок фильтра: 5-й.
• Питающее напряжение: от 4,75В до 16В (или ±2,375В до ±8В).

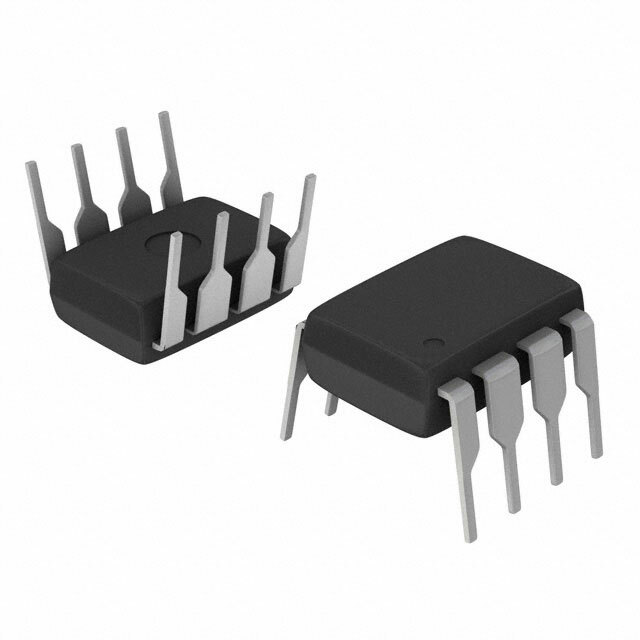

• Корпус: 8-PDIP (0.300", 7.62мм).

Возможные аналоги

• MAX281CPA+: Имеет аналогичные параметры, но с другими частотными характеристиками.
• MAX293CPA+: Предлагает более высокие частоты отсечки фильтрации, подходящие для других типов сигналов.
• MF10CN: Двойной фильтр на переключаемых конденсаторах с различными топологиями.

Если у вас есть дополнительные вопросы по применению MAX280CPA+ или вы хотите уточнить совместимость с вашими проектами, пожалуйста, свяжитесь с нашей технической поддержкой.
