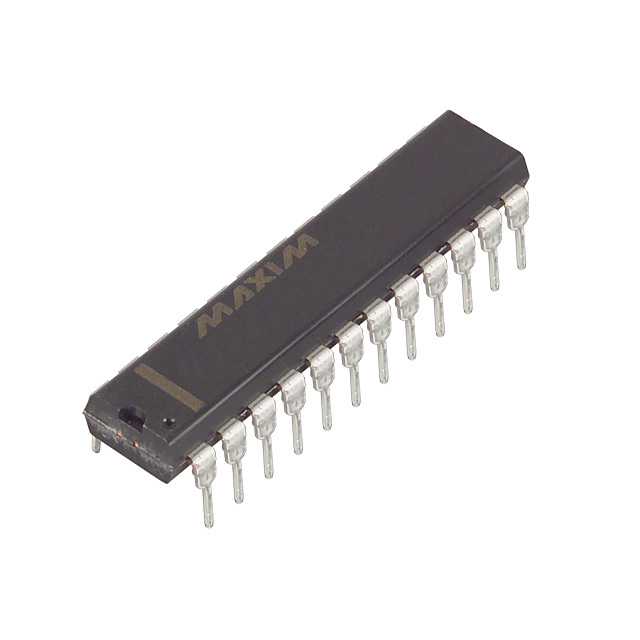

MAX274BCNG+

MAX274BCNG+ от Analog Devices / Maxim Integrated

Общее описание

MAX274BCNG+ — это интегральная схема активного фильтра от Analog Devices / Maxim Integrated, предназначенная для реализации фильтров нижних частот, полосовых и высоких частот с переходной частотой до 150 кГц. Данная микросхема является универсальным решением для множества приложений в области аудиофильтрации, обработки сигналов и других аналоговых задачах.

Преимущества

• Многофункциональность: Поддержка конфигураций для фильтров нижних, полосовых и высоких частот.
• Высокая точность: Позволяет реализовывать фильтры до 8-го порядка.
• Широкий диапазон питания: Работает в диапазоне от 4.74В до 11В или ±2.37В до ±5.5В, что позволяет использовать её в различных схемах.
• Простота монтажа: Корпус 24-DIP (0.300", 7.62 мм), удобный для монтажа в плату.

Недостатки

• Размер корпуса: Корпус DIP24 может занимать больше места на печатной плате по сравнению с SMD-компонентами.
• Частотный диапазон: Максимальная рабочая частота ограничена 150 кГц.

Типовое использование

• Аудиофильтры
• Системы обработки сигналов
• Полосовые фильтры для различных аналоговых задач
• Фильтры низких, высоких и средних частот в системах связи
• Элементы фильтрации в системах управления и измерения

Рекомендации по применению

• Питание: Обеспечьте стабильное питание в допустимом диапазоне напряжений.
• Корпус: Учтите размеры корпуса (24-DIP) при проектировании печатной платы.
• Теплоотведение: Обратите внимание на теплоотведение при работе на высоких частотах и токах.

Основные технические характеристики

• Тип фильтра: Непрерывный, полосовой, низкочастотный
• Частота среза: 150 кГц
• Количество фильтров: 4
• Порядок фильтра: 8-й порядок
• Напряжение питания: 4.74В ~ 11В, ±2.37В ~ 5.5В
• Тип монтажа: Сквозное крепление
• Корпус: 24-DIP (0.300", 7.62 мм)
• Рабочая температура: 0°C ~ 70°C

Возможные аналоги

• MAX275BCNG+: Аналогичная микросхема с уточненными характеристиками.
• UAF-42: Аналог от Texas Instruments с похожими функциями и параметрами.
• LTC1060: Аналогичный фильтр от Linear Technology.

Для более детальной информации и технических характеристик рекомендуется ознакомиться с [datasheet](https://datasheets.maximintegrated.com/en/ds/MAX274.pdf).
