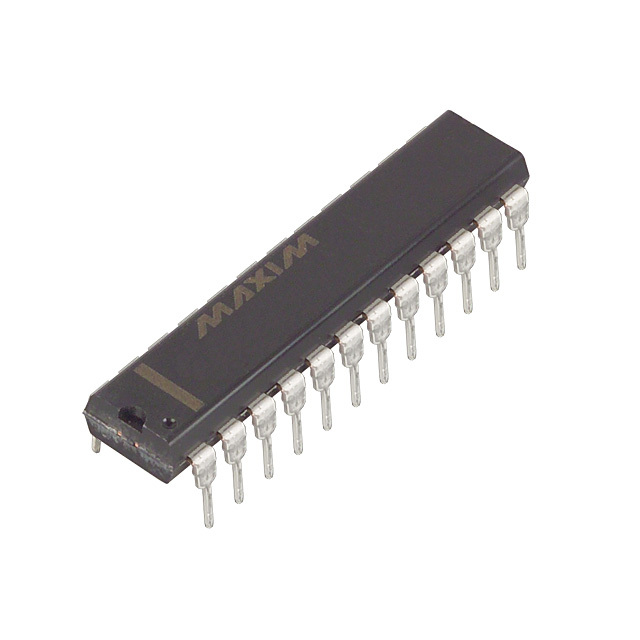

MAX267BENG+

Описание MAX267BENG+

Общее описание

MAX267BENG+ от Analog Devices / Maxim Integrated — это высокоэффективный интегральный полосовой фильтр второго порядка с фиксированной частотой среза 57 кГц. Устройство предназначено для использования в различных аналоговых и цифровых проектных приложениях, требующих надежной фильтрации сигналов.

Преимущества

• Точность фильтрации: Обеспечивает стабильную и точную полосу пропускания благодаря высокому Q-фактору.
• Удобство применения: Встроенные компоненты минимизируют количество дополнительных внешних компонентов.
• Широкий диапазон напряжений питания: Поддерживает питание от 4.74В до 12.6В или от ±2.37В до ±6.3В.
• Компактный корпус: Выпускается в 24-выводном корпусе DIP (Dual Inline Package), удобном для прототипирования.

Недостатки

• Фиксированная частота: Частота среза фиксирована на значении 57 кГц и не подлежит изменению.
• Зависимость от источника питания: Питание должно быть стабильным и находиться в определённых пределах для обеспечения правильной работы устройства.

Типовое использование

• Аудиофильтры: Используется в системах обработки аудиосигналов для фильтрации шумов и нежелательных частот.
• Телеметрические системы: Применяется в системах контроля и измерения для выделения сигнала нужной частоты.
• Коммуникационные системы: Используется в схемах передачи данных для фильтрации помех.

Рекомендации по применению

• Правильное подключение питания: Убедитесь, что напряжение питания соответствует рекомендуемым значениям (4.74В ~ 12.6В, ±2.37В ~ 6.3В).
• Стабильность входного сигнала: Поддерживайте стабильность и чистоту входного сигнала для достижения наилучших параметров фильтрации.
• Использование развязочных конденсаторов: Рекомендуется использовать развязочные конденсаторы для стабилизации напряжения питания и минимизации шумов.

Основные технические характеристики

• Тип фильтра: Полосовой фильтр
• Частота среза: 57 кГц
• Количество фильтров: 2
• Порядок фильтра: Второй порядок
• Напряжение питания: 4.74В ~ 12.6В, ±2.37В ~ ±6.3В
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 24-DIP (Dual Inline Package)

Возможные аналоги

• MAX7490: Полосовой фильтр от той же компании с схожими характеристиками, однако с другой частотой среза.
• LT1062: Полосовой фильтр от Linear Technology, сходный по функционалу, однако с несколько отличающейся схемотехникой.

Используйте MAX267BENG+ для обеспечения высококачественной и надежной фильтрации в ваших аналоговых и цифровых проектах!
