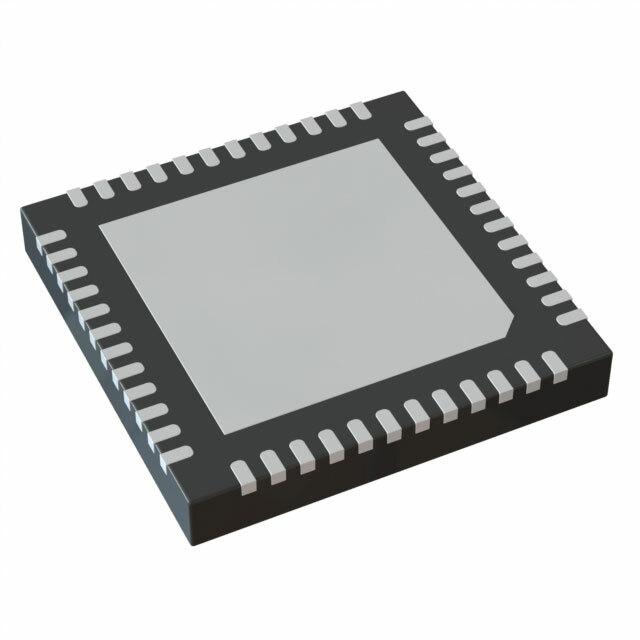

MAX25169ATM/V+

Общее описание

MAX25169ATM/V+ – это высокоэффективный 6-канальный драйвер для светодиодов, разработанный для использования в автомобильных системах подсветки. Драйвер поддерживает различные топологии преобразования напряжения, включая SEPIC, понижающую (Buck) и повышающую (Boost) схемы. Благодаря встроенной I2C и PWM регулировке яркости, устройство позволяет легко управлять яркостью светодиодов.

Преимущества

• Высокая эффективность: обеспечивает снижение энергопотребления, что особенно важно в автомобильных применениях.
• Гибкость в применении: поддерживает до трех различных топологий преобразования напряжения.
• Удобное управление яркостью: встроенный интерфейс I2C и ШИМ диммирование.
• Широкий диапазон входного напряжения: от 2.65V до 36V.

Недостатки

• Высокая цена: решение высокого класса может быть дороже по сравнению с аналогами.
• Сложность интеграции: требует квалифицированного подхода к проектированию схемы и программированию интерфейса I2C.

Типовое использование

• Автомобильная подсветка: приборные панели, фары, задние фонари.
• Информационные доски и дисплеи: управление подсветкой крупных светодиодных экранов.
• Индустриальные системы освещения: подсветка производственных помещений и станков.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 2.65V до 36V.
• Используйте соответствующие конденсаторы и индуктивные компоненты согласно рекомендуемой схемной документации.
• При подключении I2C интерфейса следите за согласованием уровней напряжений.
• Для обеспечения надёжной работы используйте качественные элементы при монтаже, краткие проводники для уменьшения потерь на наводках.

Основные технические характеристики

• Тип: DC DC контроллер
• Топология: SEPIC, понижающая, повышающая
• Встроенные переключатели: Да
• Количество выходов: 9
• Минимальное входное напряжение: 2.65V
• Максимальное входное напряжение: 36V
• Выходное напряжение: до 18V
• Ток на канал: 150mA
• Частота: 400kHz ~ 2.2MHz
• Диммирование: I2C, PWM
• Температурный диапазон: -40°C ~ 125°C (TA)
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 48-TQFN (7x7)

Аналоги

• Texas Instruments: TPS61196
• Linear Technology: LT3909
• ON Semiconductor: NCL30160

Используйте MAX25169ATM/V+ для реализации высокоэффективных и надёжных систем подсветки в автомобиле и других приложениях, требующих тонкой настройки яркости и гибкости в проектировании схемы.
